Глава 9. Электрический ток в металлах. Закон Ома для участка электрической цепи. Параграф 42. Резисторы. Вопросы - страница 154.

Условие.

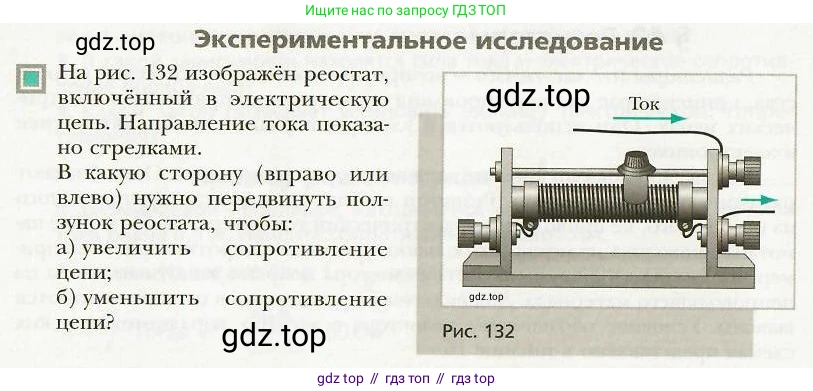

Экспериментальное исследование

На рис. 132 изображён реостат, включённый в электрическую цепь. Направление тока показано стрелками.

В какую сторону (вправо или влево) нужно передвинуть ползунок реостата, чтобы:

а) увеличить сопротивление цепи;

б) уменьшить сопротивление цепи?

Рис. 132

Решение.

Решение

Сопротивление проводника зависит от его длины, удельного сопротивления материала и площади поперечного сечения. Эта зависимость выражается формулой: $R = \rho \frac{L}{S}$, где $\text{R}$ – сопротивление, $\rho$ – удельное сопротивление, $\text{L}$ – длина проводника, а $\text{S}$ – площадь его поперечного сечения. В реостате сопротивление изменяется за счёт изменения длины $\text{L}$ участка проволочной обмотки, по которому протекает электрический ток.

Из рисунка видно, что ток входит в реостат через правую нижнюю клемму, затем идёт по виткам обмотки налево до ползунка и выходит из цепи через верхнюю клемму, соединённую с ползунком. Таким образом, активная часть реостата — это участок обмотки между правой клеммой и ползунком.

а) увеличить сопротивление цепи;
Чтобы увеличить сопротивление, необходимо увеличить длину $\text{L}$ проволоки, по которой проходит ток. Для этого нужно передвинуть ползунок дальше от точки входа тока (правой клеммы). Следовательно, ползунок нужно двигать влево, увеличивая количество витков в цепи.
Ответ: влево.

б) уменьшить сопротивление цепи?
Чтобы уменьшить сопротивление, необходимо уменьшить длину $\text{L}$ проволоки, по которой проходит ток. Для этого нужно передвинуть ползунок ближе к точке входа тока (правой клемме). Следовательно, ползунок нужно двигать вправо, уменьшая количество витков в цепи.
Ответ: вправо.
