Глава 9. Электрический ток в металлах. Закон Ома для участка электрической цепи. Параграф 42. Резисторы. Задания и упражнения - номер 1, страница 154.

Условие.

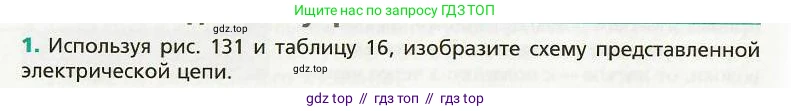

1. Используя рис. 131 и таблицу 16, изобразите схему представленной электрической цепи.

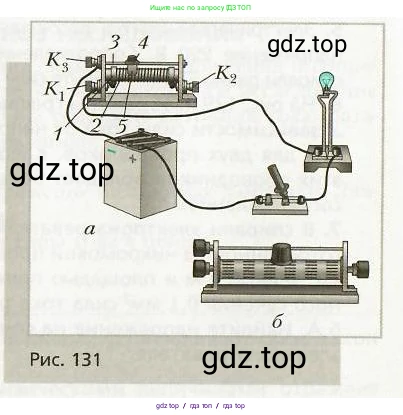

Рис. 131

Решение.

Решение

На рисунке 131, а представлена электрическая цепь, состоящая из следующих элементов, соединенных последовательно:

1. Источник постоянного тока (аккумулятор).

2. Ключ (выключатель).

3. Лампа накаливания.

4. Реостат, который используется для регулирования силы тока в цепи.

Чтобы изобразить схему данной цепи, необходимо использовать условные обозначения для каждого из её элементов, которые, как правило, приводятся в справочных таблицах (в данном случае, в таблице 16, на которую ссылается условие задачи).

• Источник тока обозначается двумя параллельными линиями разной длины: длинная линия — положительный полюс (+), короткая — отрицательный (-).
• Ключ в разомкнутом состоянии обозначается двумя кружками с отходящей от одного из них линией, не соединенной с другим.
• Лампа накаливания обозначается кружком с крестиком внутри.
• Реостат (переменный резистор) обозначается прямоугольником с диагональной стрелкой, пересекающей его.

Все элементы соединены проводами (изображаются прямыми линиями) последовательно, то есть образуют один замкнутый контур. Схема электрической цепи, представленной на рисунке, будет выглядеть следующим образом:

На схеме показано, что ток от положительного полюса источника проходит через ключ, лампу и реостат, а затем возвращается к отрицательному полюсу источника. Перемещение ползунка реостата изменяет его сопротивление, включенное в цепь, что позволяет регулировать силу тока и, как следствие, яркость свечения лампы.

Ответ:

Схема представленной на рисунке 131, а электрической цепи:
