Номер 6, страница 51 - гдз по физике 8 класс дидактические материалы Марон, Марон

Тесты для самоконтроля. ТС-6. Сила тока. Напряжение. Сопротивление. Закон Ома для участка цепи. Вариант 2 - номер 6, страница 51.

Условие.

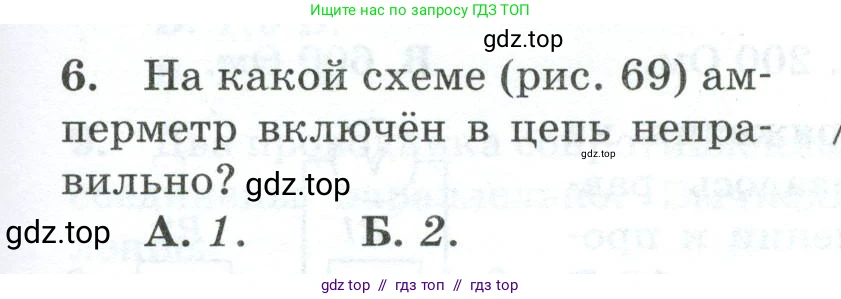

6. На какой схеме (рис. 69) амперметр включён в цепь неправильно?

А. 1.

Б. 2.

Рис. 69

Решение.

Решение

Для правильного измерения силы тока амперметр должен удовлетворять двум основным правилам включения в электрическую цепь:

1. Амперметр включается в цепь последовательно с тем элементом, силу тока в котором необходимо измерить. Это связано с тем, что при последовательном соединении сила тока во всех участках цепи одинакова.

2. Необходимо соблюдать полярность: клемма амперметра со знаком «+» должна быть подключена к проводу, идущему от положительного полюса источника тока, а клемма со знаком «–» — к проводу, идущему от отрицательного полюса.

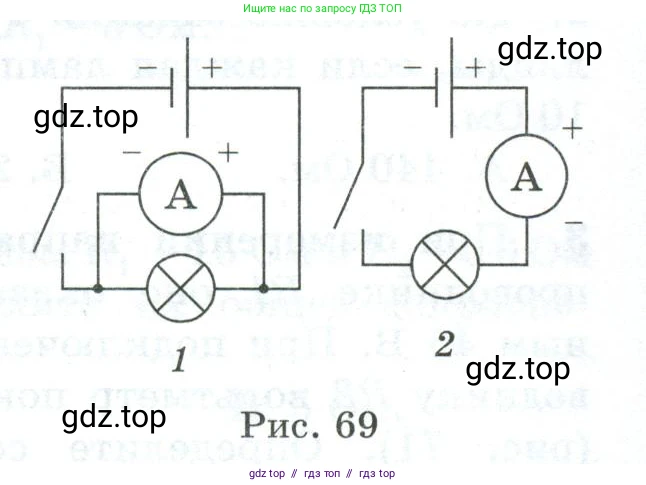

Проанализируем предложенные схемы:

Схема 2: Амперметр включен в разрыв цепи, то есть последовательно с лампочкой. Полярность подключения соблюдена: ток от положительного полюса источника проходит через ключ, поступает на клемму «+» амперметра, выходит из клеммы «–» и далее идет через лампочку к отрицательному полюсу. Это правильное подключение амперметра.

Схема 1: Амперметр подключен параллельно лампочке. Это грубое нарушение правила включения амперметра. Амперметр имеет очень низкое внутреннее сопротивление. При параллельном подключении он создаёт путь для тока с малым сопротивлением в обход лампочки. Это приведёт к короткому замыканию, так как почти весь ток пойдет через амперметр, что может вывести из строя как сам прибор, так и источник тока. Лампочка при этом гореть не будет. Следовательно, на этой схеме амперметр включён неправильно.

Ответ: А. 1.
