Условие.

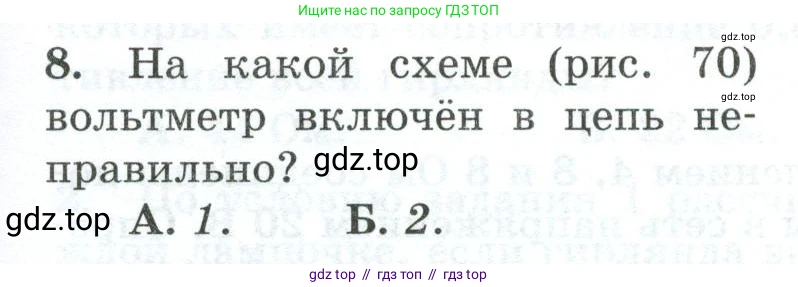

8. На какой схеме (рис. 70) вольтметр включён в цепь неправильно?

А. 1.

Б. 2.

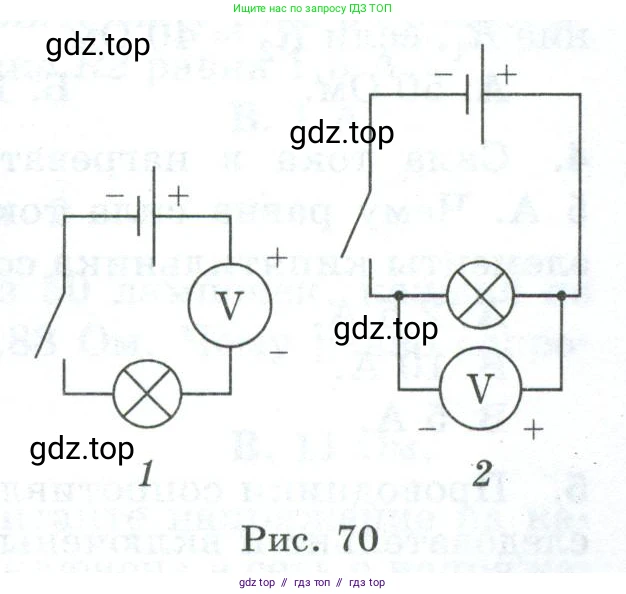

Рис. 70

Решение.

Решение:

Вольтметр — это измерительный прибор, предназначенный для определения напряжения (разности потенциалов) на участке электрической цепи. Существует два основных правила его подключения:

1. Вольтметр подключается параллельно тому элементу цепи, на котором необходимо измерить напряжение.

2. Необходимо соблюдать полярность: клемма вольтметра со знаком «+» подключается к точке цепи с более высоким потенциалом (ближе к положительному полюсу источника тока), а клемма со знаком «–» — к точке с более низким потенциалом (ближе к отрицательному полюсу).

Рассмотрим предложенные схемы:

Схема 1: Вольтметр включен в цепь последовательно с лампочкой. Это является грубым нарушением правил подключения. Вольтметр обладает очень большим внутренним сопротивлением, поэтому при таком включении он будет препятствовать протеканию тока в цепи, и лампочка гореть не будет. Следовательно, на этой схеме вольтметр включен неправильно.

Схема 2: Вольтметр включен параллельно лампочке, что соответствует первому правилу. Полярность также соблюдена: положительная клемма вольтметра соединена с проводом от положительного полюса источника, а отрицательная — с проводом от отрицательного полюса. Следовательно, на этой схеме вольтметр включен правильно.

Вопрос заключается в том, на какой схеме вольтметр включён неправильно. Неправильное включение показано на схеме 1.

Ответ: А. 1.
