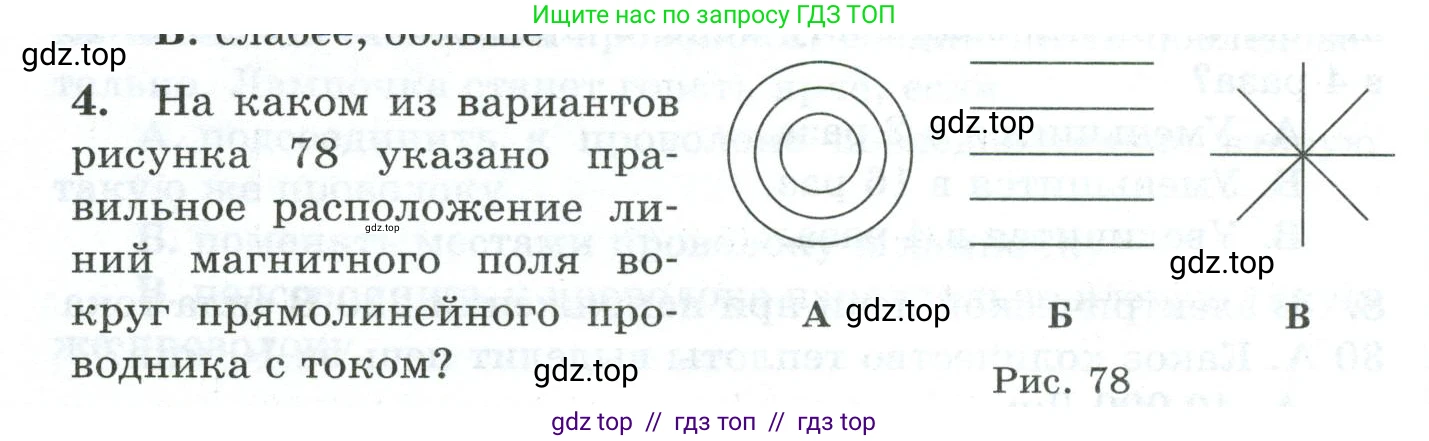

4. На каком из вариантов рисунка 78 указано правильное расположение линий магнитного поля вокруг прямолинейного проводника с током?

Рис. 78

Решение.

Решение

Вокруг любого проводника, по которому течет электрический ток, создается магнитное поле. Для визуализации этого поля используют силовые линии (линии магнитной индукции). Согласно правилу правой руки (или правилу буравчика), линии магнитного поля, создаваемого прямым током, представляют собой замкнутые кривые.

Для длинного прямолинейного проводника с током эти линии являются концентрическими окружностями. Эти окружности лежат в плоскости, перпендикулярной самому проводнику, а их общий центр находится на оси проводника. Направление линий определяется по правилу правой руки.

Проанализируем предложенные на рисунке 78 варианты:

А: На этом рисунке показаны концентрические окружности. Такое изображение правильно отображает вид линий магнитного поля вокруг прямолинейного проводника с током (если смотреть вдоль проводника).

Б: На этом рисунке изображены параллельные прямые линии. Такая картина соответствует однородному магнитному полю (например, внутри соленоида), а не полю одиночного прямого проводника.

В: На этом рисунке изображены радиальные линии, расходящиеся из центра. Такую структуру имеет электрическое поле точечного заряда, но не магнитное поле проводника с током.

Таким образом, правильное расположение линий магнитного поля показано на варианте А.

Ответ: А.
