Глава 2. Электрические явления. Контрольная работа № 2. Вариант 3 - номер 2, страница 64.

Условие.

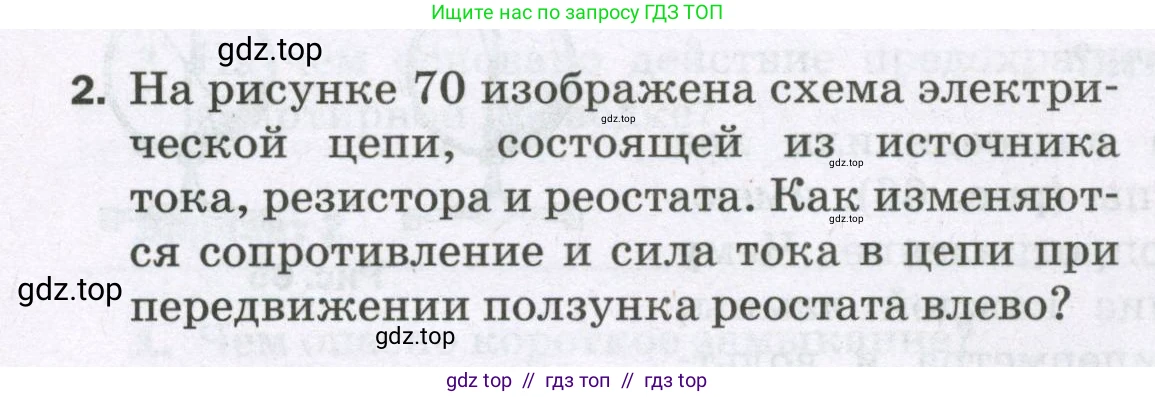

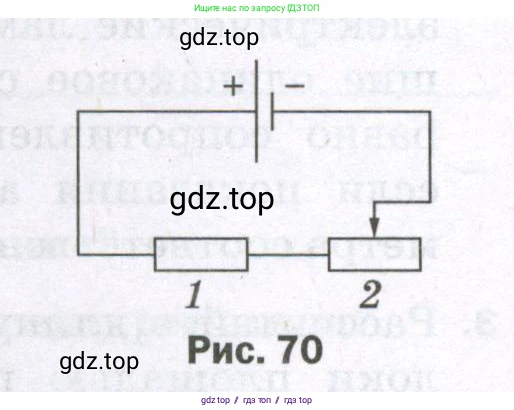

2. На рисунке 70 изображена схема электрической цепи, состоящей из источника тока, резистора и реостата. Как изменяются сопротивление и сила тока в цепи при передвижении ползунка реостата влево?

Рис. 70

Решение.

Решение

В электрической цепи, показанной на рисунке, резистор (1) и реостат (2) подключены к источнику тока последовательно.

Сопротивление

Сопротивление реостата определяется длиной проводника, через который проходит ток. Когда ползунок реостата (подвижный контакт) перемещается влево, длина активной части проводника реостата, включенной в цепь, уменьшается. Сопротивление проводника прямо пропорционально его длине, что описывается формулой $R = \rho \frac{L}{S}$ (где $\text{L}$ – длина, $\rho$ – удельное сопротивление, $\text{S}$ – площадь поперечного сечения). Таким образом, при движении ползунка влево сопротивление реостата ($R_2$) уменьшается.

Общее сопротивление цепи ($R_{общ}$) при последовательном соединении равно сумме сопротивлений ее элементов: $R_{общ} = R_1 + R_2$. Поскольку сопротивление резистора ($R_1$) является постоянной величиной, а сопротивление реостата ($R_2$) уменьшается, то и общее сопротивление всей цепи уменьшается.

Сила тока

Сила тока в цепи определяется по закону Ома: $I = \frac{U}{R_{общ}}$, где $\text{U}$ – напряжение источника тока, которое мы считаем постоянным. Из этой формулы видно, что сила тока $\text{I}$ обратно пропорциональна общему сопротивлению цепи $R_{общ}$.

Поскольку общее сопротивление цепи уменьшается, сила тока в ней, соответственно, увеличивается.

Ответ: При передвижении ползунка реостата влево сопротивление цепи уменьшается, а сила тока в цепи увеличивается.
