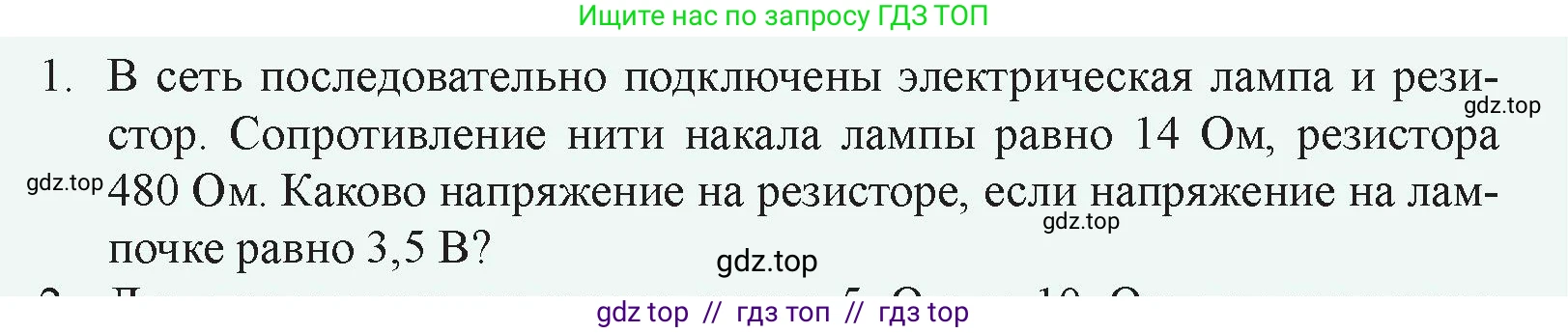

1. В сеть последовательно подключены электрическая лампа и резистор. Сопротивление нити накала лампы равно 14 Ом, резистора 480 Ом. Каково напряжение на резисторе, если напряжение на лампочке равно 3,5 В?

1. Дано:

Сопротивление лампы $R_Л = 14$ Ом

Сопротивление резистора $R_Р = 480$ Ом

Напряжение на лампе $U_Л = 3,5$ В

Все величины даны в системе СИ.

Найти:

Напряжение на резисторе $U_Р$

Решение:

Поскольку электрическая лампа и резистор соединены последовательно, сила тока $I$, протекающего через них, одинакова.

$I_{общ} = I_Л = I_Р = I$

Согласно закону Ома для участка цепи, сила тока прямо пропорциональна напряжению и обратно пропорциональна сопротивлению.

Найдем силу тока в цепи, используя данные для лампы, так как для нее известны и напряжение, и сопротивление:

$I = \frac{U_Л}{R_Л}$

Подставим числовые значения:

$I = \frac{3,5 \text{ В}}{14 \text{ Ом}} = 0,25 \text{ А}$

Так как соединение последовательное, сила тока, проходящего через резистор, также равна 0,25 А.

Теперь, зная силу тока в резисторе и его сопротивление, мы можем найти напряжение на нем, снова применив закон Ома:

$U_Р = I_Р \cdot R_Р$

$U_Р = 0,25 \text{ А} \cdot 480 \text{ Ом} = 120 \text{ В}$

Ответ: напряжение на резисторе равно 120 В.
