Номер 263, страница 130, часть 2 - гдз по физике 9 класс учебник Генденштейн, Булатова

Часть 2. Материалы для повторения при подготовке к экзамену. 7. Оптические явления - номер 263, страница 130.

Условие.

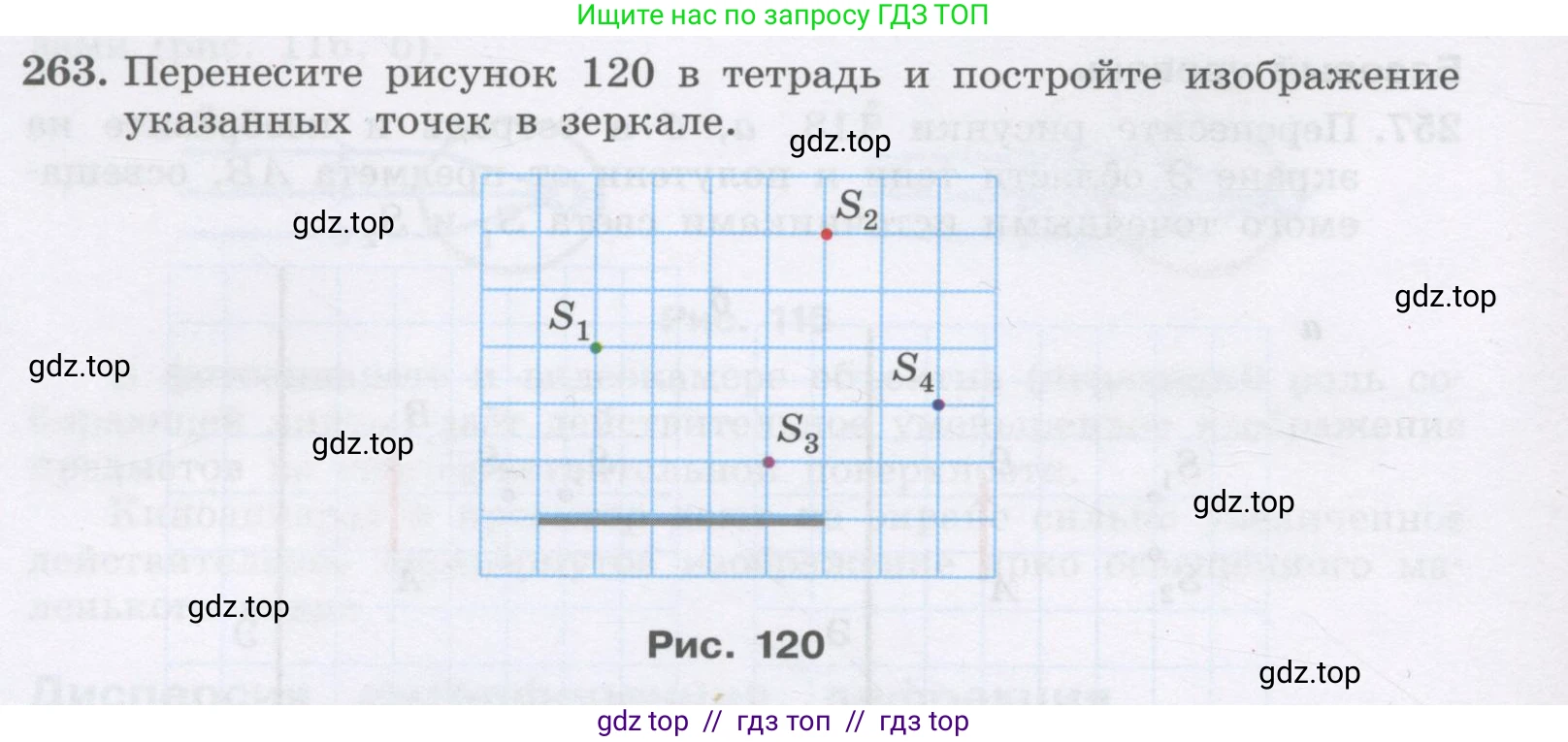

263. Перенесите рисунок 120 в тетрадь и постройте изображение указанных точек в зеркале.

Рис. 120

Решение.

Для построения изображения точки в плоском зеркале необходимо воспользоваться основным свойством плоского зеркала: изображение предмета в плоском зеркале является мнимым, прямостоячим, равным по размеру предмету и находится на том же расстоянии за зеркалом, на каком предмет находится перед зеркалом. Линия, соединяющая точку-предмет и ее изображение, перпендикулярна плоскости зеркала.

Алгоритм построения:

1. Из точки-источника $\text{S}$ опустить перпендикуляр на плоскость зеркала.
2. Продолжить этот перпендикуляр за зеркало.
3. Отложить на продолжении перпендикуляра отрезок, равный по длине расстоянию от точки-источника до зеркала.
4. Точка на конце отложенного отрезка будет являться изображением $S'$.

Применим этот алгоритм для каждой из заданных точек, принимая сторону клетки сетки за единицу длины.

Построение изображения точки S₁

Точка $S_1$ находится на расстоянии 2 клеток от плоскости зеркала. Опускаем перпендикуляр из $S_1$ на зеркало и продолжаем его за зеркало на 2 клетки. Получаем точку $S'_1$.

Построение изображения точки S₂

Точка $S_2$ находится на расстоянии 3 клеток от зеркала. Ее изображение $S'_2$ будет расположено симметрично за зеркалом на расстоянии 3 клеток от него.

Построение изображения точки S₃

Точка $S_3$ находится на расстоянии 1 клетки от зеркала. Ее изображение $S'_3$ будет расположено на расстоянии 1 клетки за зеркалом.

Построение изображения точки S₄

Точка $S_4$ находится на расстоянии 2 клеток от зеркала. Ее изображение $S'_4$ будет расположено на расстоянии 2 клеток за зеркалом.

Результат всех построений представлен на рисунке ниже. Исходные точки обозначены сплошными кружками, а их мнимые изображения - контурными кружками.

Ответ: Построение изображений точек в плоском зеркале показано на рисунке выше. Каждое изображение ($S'_1, S'_2, S'_3, S'_4$) является мнимым и расположено симметрично соответствующей точке-источнику ($S_1, S_2, S_3, S_4$) относительно плоскости зеркала.
