Глава III. Механические колебания и волны. Параграф 21. Механические волны - номер 7, страница 105.

Условие.

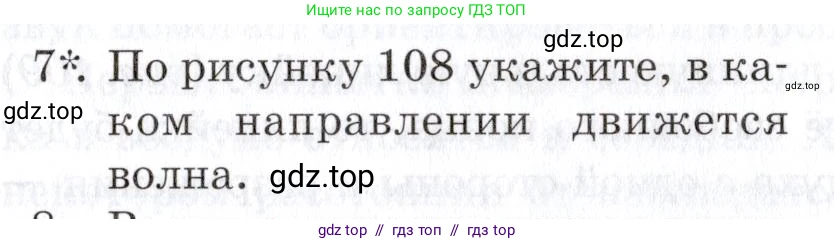

7*. По рисунку 108 укажите, в каком направлении движется волна.

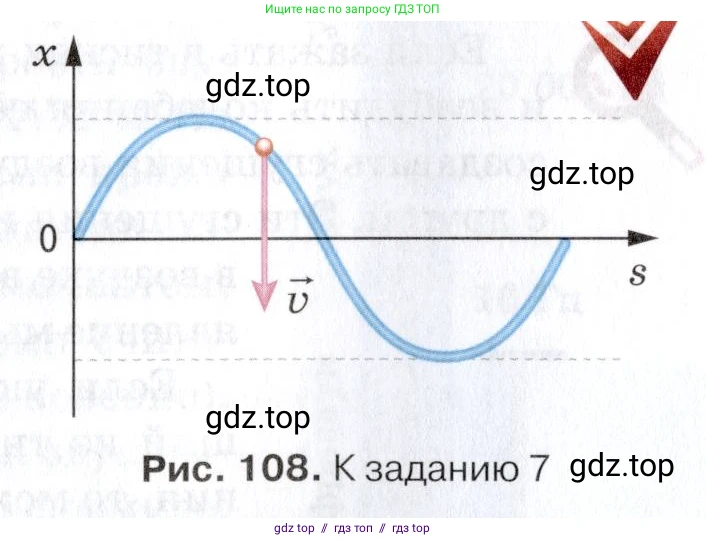

Рис. 108. К заданию 7

Решение.

Решение

На рисунке представлен «моментальный снимок» поперечной волны в определенный момент времени. Вертикальная ось x обозначает смещение частиц среды от положения равновесия, а горизонтальная ось s — координату вдоль направления распространения. Указан вектор скорости v для одной из точек среды (отмечена оранжевым), который направлен вертикально вниз.

Это означает, что в данный момент времени частица среды в указанной точке движется вниз, к положению равновесия.

Чтобы определить направление движения волны, можно мысленно представить, как изменится положение волны через небольшой промежуток времени. Так как указанная точка движется вниз, то весь профиль волны должен сместиться так, чтобы в этом месте смещение x уменьшилось.

Рассмотрим два возможных варианта:

1. Если бы волна двигалась вправо (по направлению оси s), то в точку, которую мы рассматриваем, пришел бы гребень волны (который сейчас находится левее). Это означало бы, что частица должна двигаться вверх. Это противоречит рисунку.
2. Если волна движется влево (в направлении, противоположном оси s), то в рассматриваемую точку смещается та часть волны, которая сейчас находится правее (с меньшим смещением x). Это означает, что частица будет двигаться вниз, что соответствует направлению вектора скорости v на рисунке.

Следовательно, волна движется влево.

Ответ: Волна движется влево, в направлении, противоположном оси s.
