Тесты для самоконтроля. ТС-9. Световые явления. Электромагнитные волны. Вариант 1 - номер 4, страница 47.

Условие.

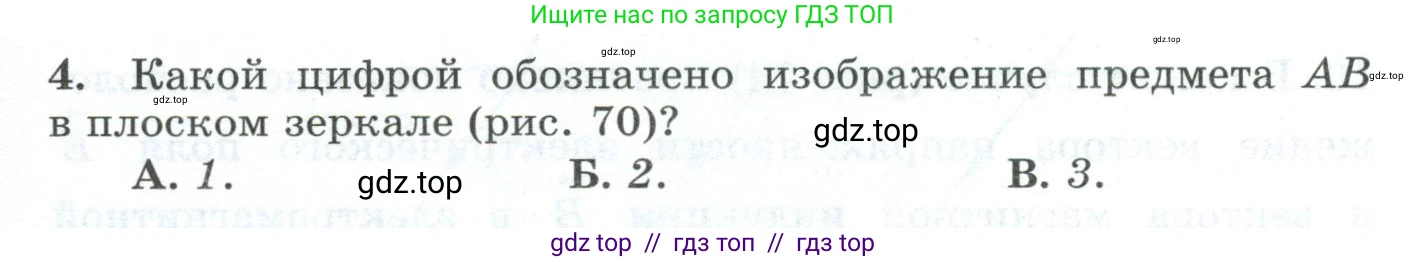

4. Какой цифрой обозначено изображение предмета $AB$ в плоском зеркале (рис. 70)?

А. 1.

Б. 2.

В. 3.

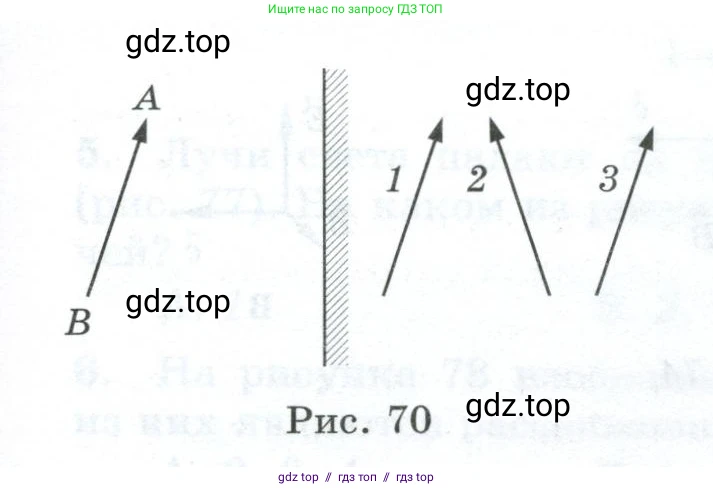

Рис. 70

Решение.

Решение

Изображение предмета в плоском зеркале является мнимым, прямым (неперевернутым), равным по размеру самому предмету и находится на таком же расстоянии за зеркалом, на каком предмет расположен перед ним. Главное свойство, которое используется для построения, — это симметрия изображения и предмета относительно плоскости зеркала.

Это означает, что для построения изображения любой точки предмета необходимо провести из этой точки перпендикуляр к плоскости зеркала и продлить его за зеркало на такое же расстояние.

Применим это правило к стрелке AB:

1. Построим изображение точки B (хвост стрелки). Для этого опустим перпендикуляр из точки B на зеркало и продлим его на такое же расстояние за зеркало. Получим точку B'.

2. Аналогично построим изображение точки A (острие стрелки). Опустим перпендикуляр из точки A на зеркало и продлим его на такое же расстояние. Получим точку A'.

3. Соединим точки B' и A', получив изображение стрелки.

Из рисунка видно, что точка B находится ближе к зеркалу, чем точка A. Следовательно, изображение точки B (хвост изображения-стрелки) также будет ближе к зеркалу, чем изображение точки A (острие). Кроме того, наклон изображения должен быть симметричен наклону предмета относительно плоскости зеркала.

Среди предложенных вариантов этим условиям удовлетворяет только изображение под номером 1. Изображение 2 неверно, так как оно перпендикулярно зеркалу, в отличие от наклонного предмета. Изображение 3 неверно, так как оно несимметрично предмету.

Таким образом, правильное изображение предмета AB обозначено цифрой 1.

Ответ: А. 1.
