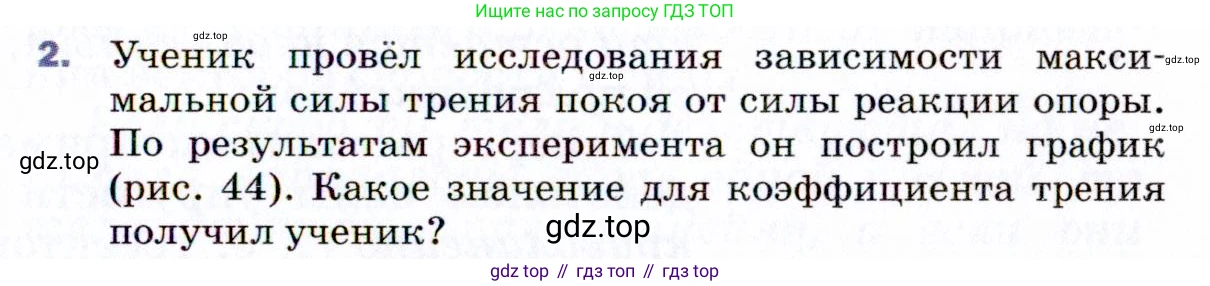

2. Ученик провёл исследования зависимости максимальной силы трения покоя от силы реакции опоры. По результатам эксперимента он построил график (рис. 44). Какое значение для коэффициента трения получил ученик?

Рис. 44

Дано:

График зависимости максимальной силы трения покоя $F_{тр. п}$ от силы реакции опоры $N$.

Из графика можно определить, что при силе реакции опоры $N = 4$ Н, максимальная сила трения покоя составляет $F_{тр. п} = 2$ Н. Все данные уже представлены в системе СИ.

Найти:

Коэффициент трения $\mu$.

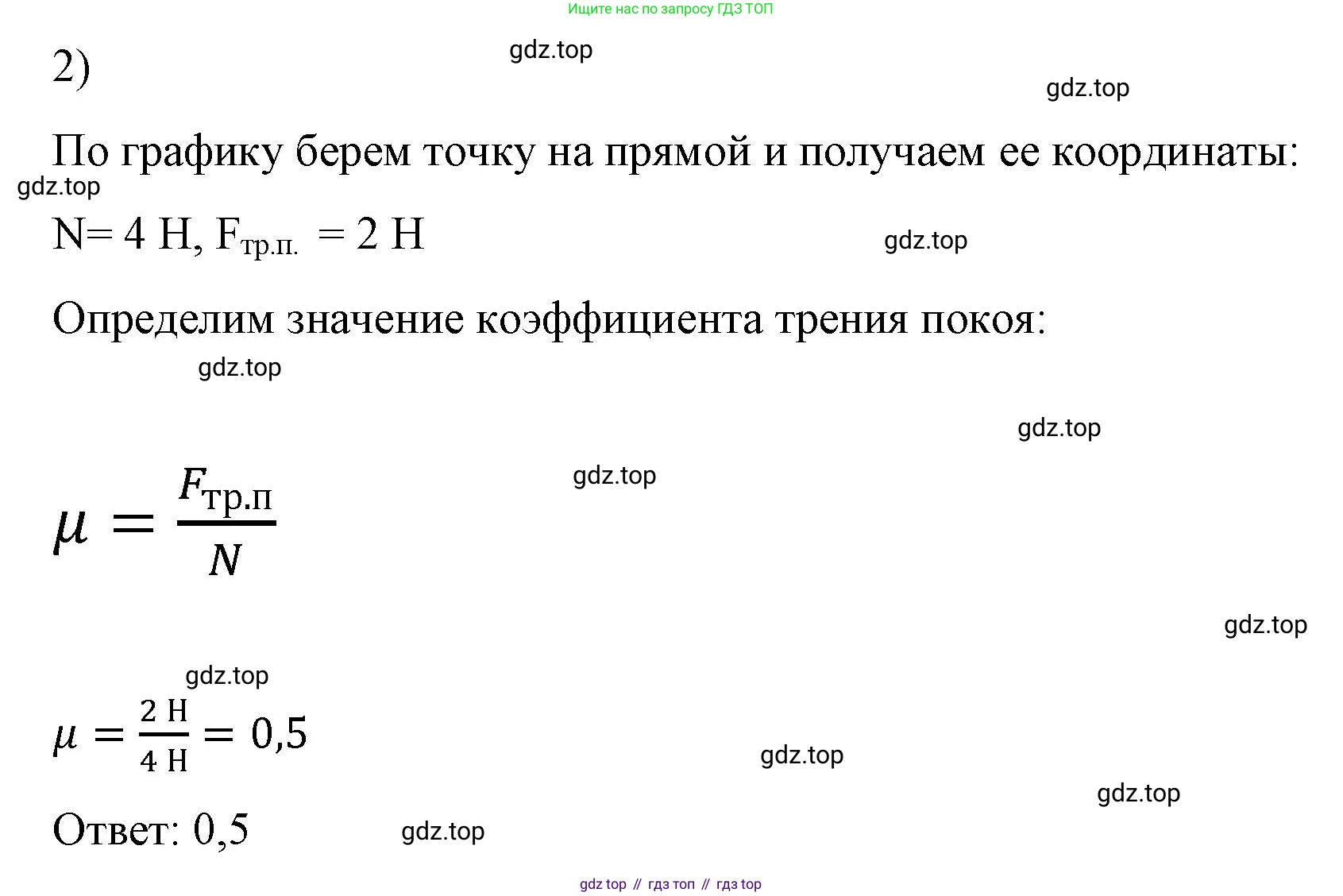

Решение:

Максимальная сила трения покоя (которая равна силе трения скольжения) связана с силой реакции опоры через коэффициент трения $\mu$ по формуле:

$F_{тр. п} = \mu \cdot N$

Из этой формулы выразим искомый коэффициент трения $\mu$:

$\mu = \frac{F_{тр. п}}{N}$

На графике зависимость $F_{тр. п}$ от $N$ является прямой, проходящей через начало координат. Коэффициент трения $\mu$ численно равен тангенсу угла наклона этой прямой к оси абсцисс. Для его нахождения выберем любую удобную точку на графике, кроме начала координат.

Возьмем точку, в которой сила реакции опоры $N = 4$ Н. Из графика видно, что этой силе соответствует максимальная сила трения покоя $F_{тр. п} = 2$ Н.

Подставим эти значения в формулу для коэффициента трения:

$\mu = \frac{2 \text{ Н}}{4 \text{ Н}} = 0.5$

Для проверки можно взять другую точку, например, $N = 2$ Н, которой соответствует $F_{тр. п} = 1$ Н.

$\mu = \frac{1 \text{ Н}}{2 \text{ Н}} = 0.5$

Значение коэффициента трения получилось таким же, значит расчеты верны.

Ответ: 0,5.
