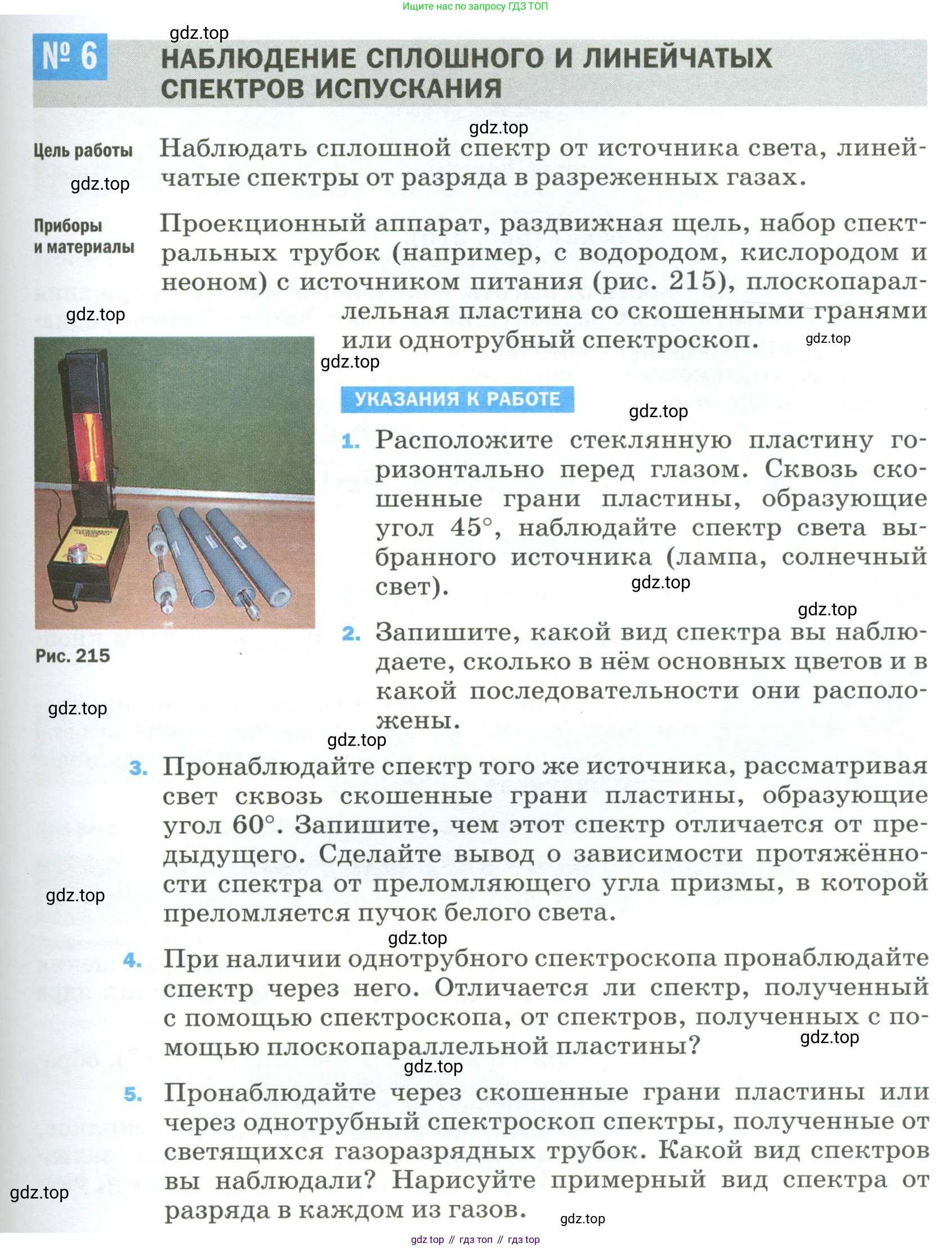

№ 6 Наблюдение сплошного и линейчатых спектров испускания

Цель работы Наблюдать сплошной спектр от источника света, линейчатые спектры от разряда в разреженных газах.

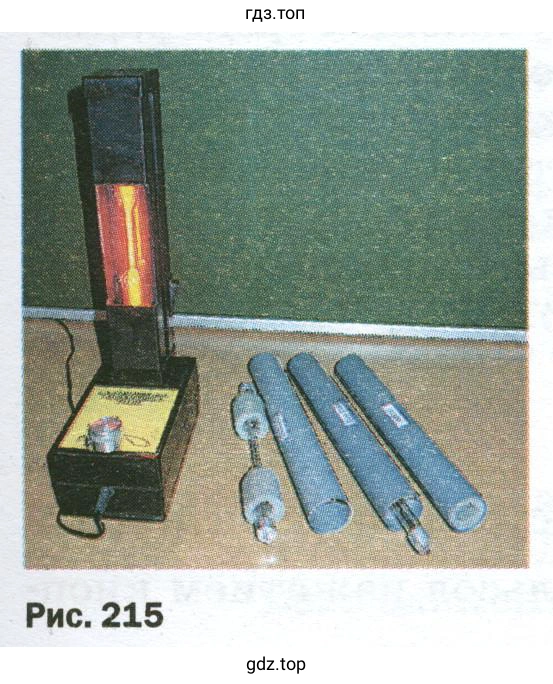

Приборы и материалы Проекционный аппарат, раздвижная щель, набор спектральных трубок (например, с водородом, кислородом и неоном) с источником питания (рис. 215), плоскопараллельная пластина со скошенными гранями или однотрубный спектроскоп.

Указания к работе

1. Расположите стеклянную пластину горизонтально перед глазом. Сквозь скошенные грани пластины, образующие угол 45°, наблюдайте спектр света выбранного источника (лампа, солнечный свет).

2. Запишите, какой вид спектра вы наблюдаете, сколько в нём основных цветов и в какой последовательности они расположены

3. Пронаблюдайте спектр того же источника, рассматривая свет сквозь скошенные грани пластины, образующие угол 60°. Запишите, чем этот спектр отличается от предыдущего. Сделайте вывод о зависимости протяжённости спектра от преломляющего угла призмы, в которой преломляется пучок белого света.

4. При наличии однотрубного спектроскопа пронаблюдайте спектр через него. Отличается ли спектр, полученный с помощью спектроскопа, от спектров, полученных с помощью плоскопараллельной пластины?

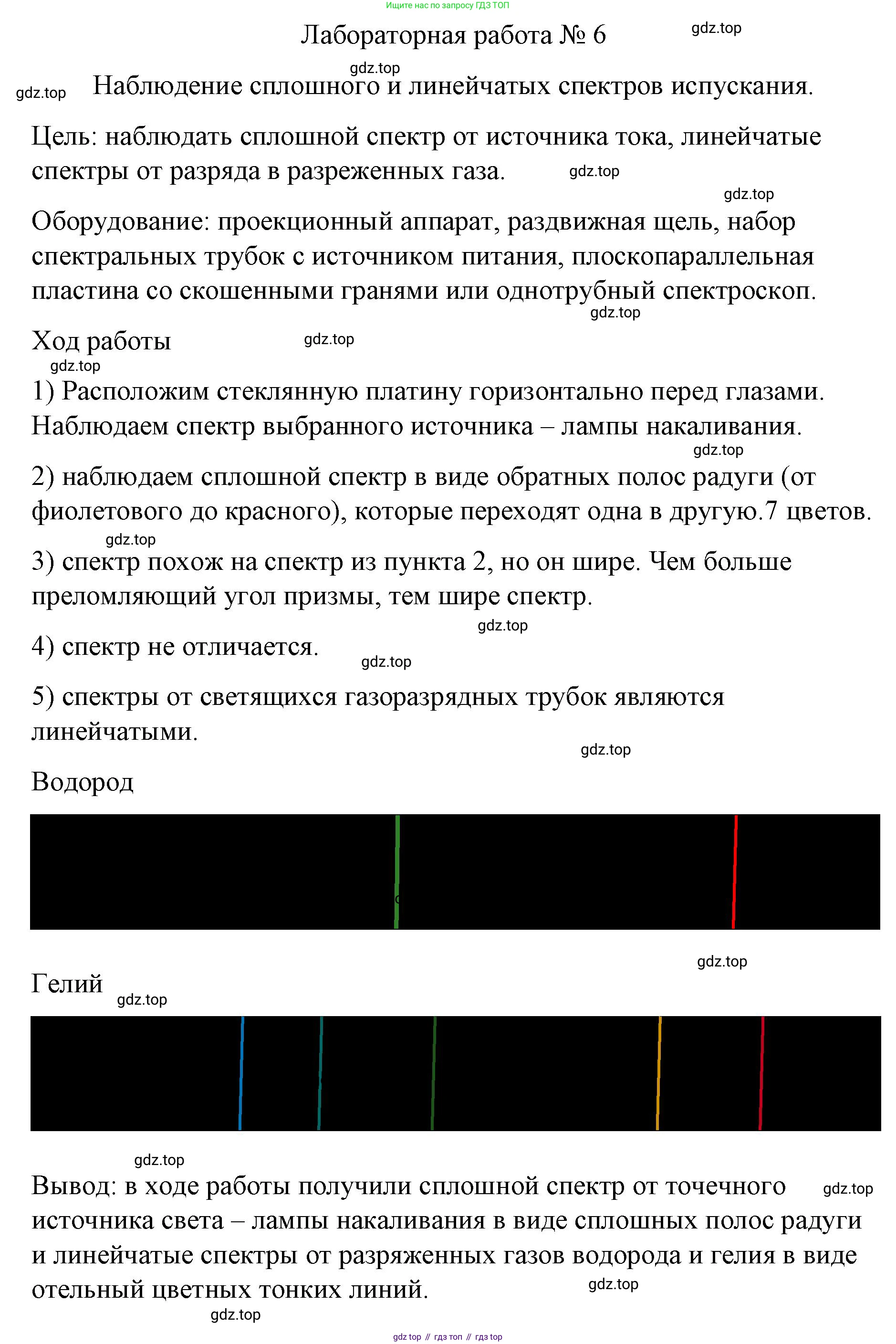

5. Пронаблюдайте через скошенные грани пластины или через однотрубный спектроскоп спектры, полученные от светящихся газоразрядных трубок. Какой вид спектров вы наблюдали? Нарисуйте примерный вид спектра от разряда в каждом из газов.
