Глава 8. Закон сохранения энергии. Параграф 32. Простые механизмы - номер 4, страница 143.

Условие.

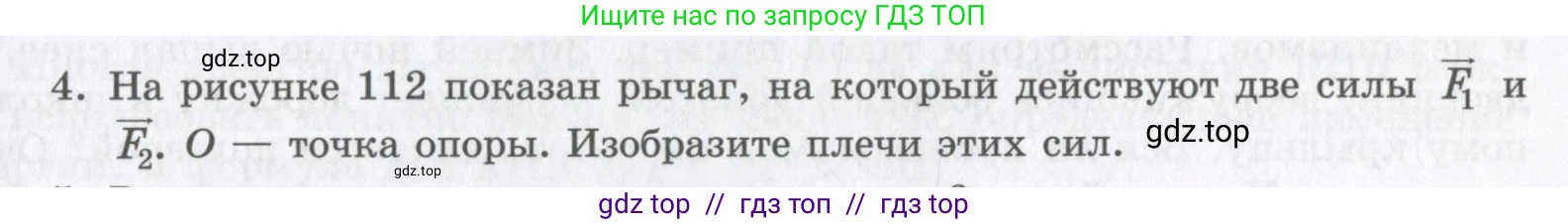

4. На рисунке 112 показан рычаг, на который действуют две силы $\vec{F_1}$ и $\vec{F_2}$. O — точка опоры. Изобразите плечи этих сил.

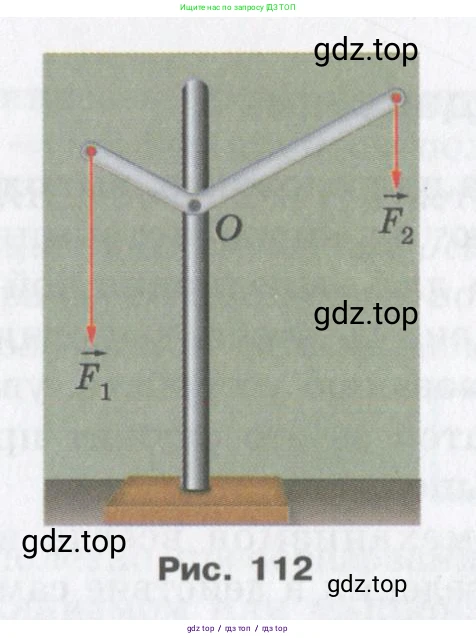

Рис. 112

Решение.

Решение

По определению, плечо силы — это кратчайшее расстояние от точки опоры (оси вращения) до линии действия силы. Чтобы изобразить плечо силы, необходимо провести линию, вдоль которой действует сила, и опустить на эту линию перпендикуляр из точки опоры. Длина этого перпендикуляра и будет являться плечом силы.

Выполним следующие построения:

1. Для силы $\vec{F_1}$ продолжим вертикально вниз линию ее действия. Затем из точки опоры °проведем к этой линии перпендикуляр. Длина этого перпендикуляра является плечом $d_1$ силы $\vec{F_1}$.

2. Аналогично для силы $\vec{F_2}$ продолжим вертикально вниз линию ее действия и из точки опоры °проведем к ней перпендикуляр. Длина этого перпендикуляра является плечом $d_2$ силы $\vec{F_2}$.

На рисунке ниже плечи сил $d_1$ и $d_2$ показаны синим и зеленым цветом соответственно.

Ответ: Плечи сил $d_1$ и $d_2$ изображены на рисунке. Они представляют собой перпендикуляры, опущенные из точки опоры °на линии действия сил $\vec{F_1}$ и $\vec{F_2}$ соответственно.
