Лабораторные работы. 9. Измерение относительной влажности воздуха - номер 2, страница 356.

Условие.

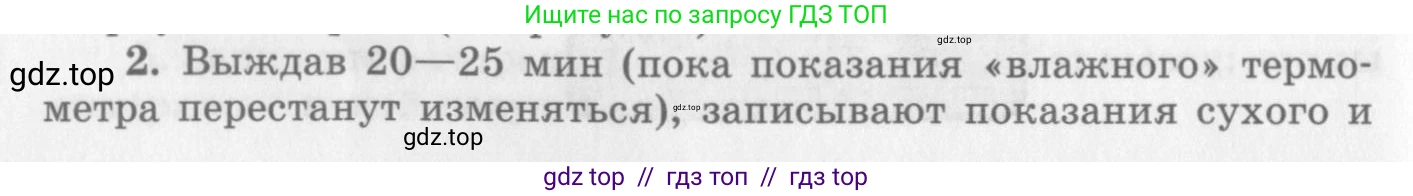

2. Выждав 20–25 мин (пока показания «влажного» термометра перестанут изменяться), записывают показания сухого и «влажного» термометров в таблицу, помещённую в тетради для лабораторных работ. Ниже приведены первые две строки этой таблицы.

$t_{\text{сух}}, \text{°C}$ $t_{\text{влаж}}, \text{°C}$ $\Delta t, \text{°C}$ $\varphi, \%$

Решение.

Дано:

Изображение психрометра с показаниями сухого и влажного термометров.

Найти:

Показания сухого термометра $t_{сух}$, показания влажного термометра $t_{влаж}$, разность показаний $\Delta t$, относительную влажность воздуха $\varphi$.

Решение:

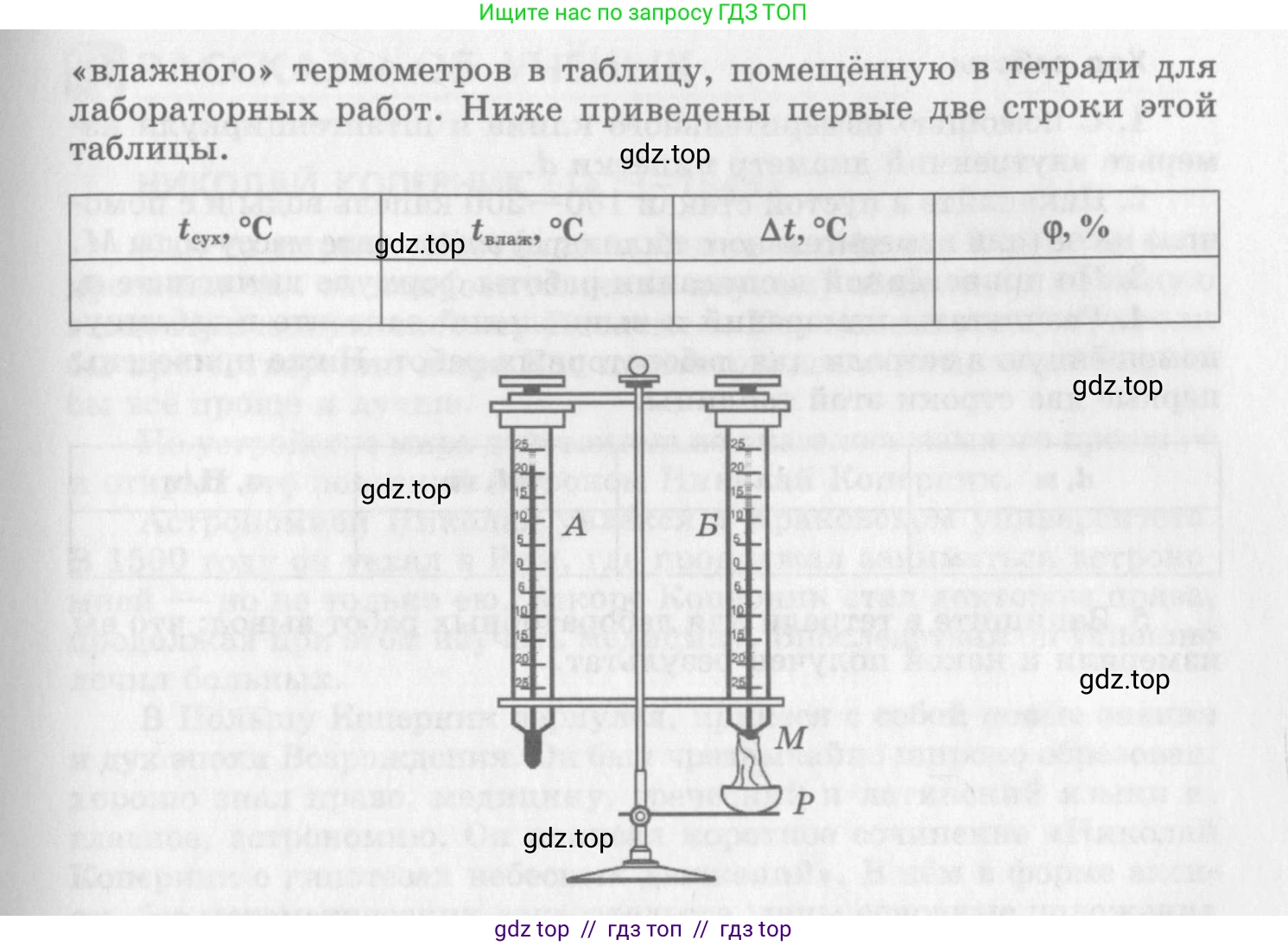

Прибор, изображенный на рисунке, является психрометром. Он предназначен для измерения относительной влажности воздуха. Для этого необходимо определить температуру по сухому (А) и влажному (Б) термометрам, а затем использовать эти данные для нахождения влажности по специальной (психрометрической) таблице.

$t_{сух}, °C$

Показания сухого термометра (А) считываются по его шкале. Цена деления шкалы составляет $1^{\circ}C$. Жидкость в термометре А остановилась на отметке $10$. Таким образом, температура по сухому термометру $t_{сух} = 10^{\circ}C$.

Ответ: 10

$t_{влаж}, °C$

Показания влажного термометра (Б) также считываются по его шкале. Из-за испарения влаги с ткани, которой обернут его резервуар, он показывает более низкую температуру. Жидкость в термометре Б остановилась на отметке $\text{8}$. Таким образом, температура по влажному термометру $t_{влаж} = 8^{\circ}C$.

Ответ: 8

$\Delta t, °C$

Разность показаний сухого и влажного термометров $(\Delta t)$ вычисляется по формуле:

$\Delta t = t_{сух} - t_{влаж}$

Подставляем полученные значения:

$\Delta t = 10^{\circ}C - 8^{\circ}C = 2^{\circ}C$

Ответ: 2

$\varphi, \%$

Относительную влажность воздуха ($\varphi$) находят по психрометрической таблице. Для этого в таблице находят строку, соответствующую показаниям сухого термометра ($10^{\circ}C$), и столбец, соответствующий разности температур ($\Delta t = 2^{\circ}C$). На пересечении этой строки и столбца находится искомое значение относительной влажности.

Для $t_{сух} = 10^{\circ}C$ и $\Delta t = 2^{\circ}C$ относительная влажность $\varphi = 76\%$.

Ответ: 76
