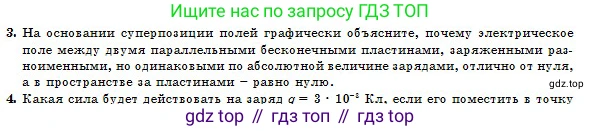

3. На основании суперпозиции полей графически объясните, почему электрическое поле между двумя параллельными бесконечными пластинами, заряженными разноименными, но одинаковыми по абсолютной величине зарядами, отлично от нуля, а в пространстве за пластинами – равно нулю.

3. Согласно принципу суперпозиции полей, напряженность электрического поля в любой точке пространства, созданного несколькими источниками, равна векторной сумме напряженностей полей, создаваемых каждым источником в отдельности: $\vec{E}_{общ} = \sum \vec{E}_i$.

Рассмотрим две бесконечные параллельные пластины, заряженные с одинаковой по модулю, но разной по знаку поверхностной плотностью заряда: $+\sigma$ у одной пластины и $-\sigma$ у другой. Поле, создаваемое одной бесконечной заряженной плоскостью, является однородным, его вектор напряженности $\vec{E}$ перпендикулярен плоскости, а модуль равен $E_{одной} = \frac{\sigma}{2\varepsilon_0}$ и не зависит от расстояния до плоскости. Вектор напряженности поля положительно заряженной пластины ($\vec{E}_+$) направлен от нее, а вектор поля отрицательно заряженной пластины ($\vec{E}_-$) — к ней.

Для графического объяснения разобьем все пространство на три области. Представим расположение пластин (вид сбоку): Область I |+ Пластина| Область II |– Пластина| Область III.

В области II (между пластинами):

В любой точке между пластинами вектор $\vec{E}_+$ от положительной пластины направлен вправо (от нее). Вектор $\vec{E}_-$ от отрицательной пластины также направлен вправо (к ней). Поскольку векторы напряженности сонаправлены, результирующее поле является их суммой, и его модуль равен:

$E_{II} = E_+ + E_- = \frac{\sigma}{2\varepsilon_0} + \frac{\sigma}{2\varepsilon_0} = \frac{\sigma}{\varepsilon_0}$.

Это значение отлично от нуля, поле между пластинами существует.

В областях I и III (за пластинами):

В области I (слева от положительной пластины) вектор $\vec{E}_+$ направлен влево (от положительной пластины), а вектор $\vec{E}_-$ направлен вправо (к отрицательной пластине). Так как модули полей от каждой пластины равны ($E_+ = E_-$), а их направления противоположны, их векторная сумма равна нулю: $\vec{E}_I = \vec{E}_+ + \vec{E}_- = 0$.

Аналогично, в области III (справа от отрицательной пластины) вектор $\vec{E}_+$ направлен вправо, а вектор $\vec{E}_-$ — влево. Результирующее поле здесь также равно нулю: $\vec{E}_{III} = \vec{E}_+ + \vec{E}_- = 0$.

Ответ: Согласно принципу суперпозиции, в пространстве между двумя параллельными бесконечными разноименно заряженными пластинами электрические поля от каждой из них сонаправлены, и их напряженности складываются, создавая ненулевое поле. В пространстве за пластинами поля от каждой из пластин направлены в противоположные стороны и, будучи равными по модулю, взаимно компенсируют друг друга, в результате чего результирующее поле равно нулю.
