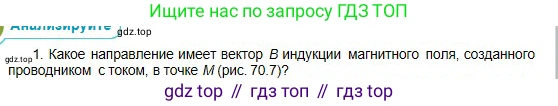

1. Какое направление имеет вектор $\text{B}$ индукции магнитного поля, созданного проводником с током, в точке $\text{M}$ (рис. 70.7)?

Рис. 70.7

1. Решение:

Для определения направления вектора магнитной индукции $\text{B}$, созданного прямым проводником с током, используется правило правой руки (также известное как правило буравчика).

Согласно этому правилу, если направить большой палец правой руки по направлению тока $\text{I}$ в проводнике, то четыре согнутых пальца, обхватывающие проводник, укажут направление линий магнитной индукции.

В данном случае ток $\text{I}$ течет по проводнику вниз. Применим правило:

1. Расположим правую руку так, чтобы большой палец был направлен вниз, по направлению тока $\text{I}$.

2. Согнем остальные четыре пальца, как бы обхватывая проводник. Эти пальцы укажут, что линии магнитной индукции представляют собой окружности, опоясывающие проводник, и направлены по часовой стрелке, если смотреть на проводник сверху.

3. Вектор магнитной индукции $\text{B}$ в любой точке пространства направлен по касательной к силовой линии, проходящей через эту точку.

4. Для точки $\text{M}$, расположенной в показанном на рисунке месте, касательная к окружности, описываемой пальцами, будет направлена так, как указывает стрелка с номером 3.

Стрелка 1 направлена радиально к проводу, что неверно. Стрелки 2 и 4 параллельны проводу, что также неверно, так как магнитное поле прямого тока перпендикулярно ему.

Ответ: 3.
