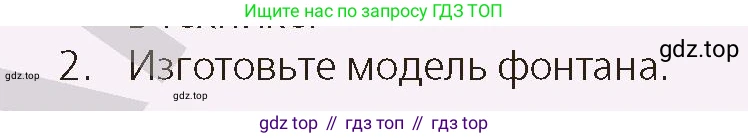

2. Изготовьте модель фонтана.

Для изготовления простой, но эффектной модели фонтана, не требующей электрического насоса, лучше всего подходит конструкция, основанная на принципе сообщающихся сосудов и давления воздуха, известная как фонтан Герона. Ниже представлена подробная инструкция по его созданию.

Необходимые материалы:
• Три пластиковые бутылки (две одинакового объема, например, по 1.5-2 л, и одна поменьше для чаши).
• Гибкие трубки (например, для аквариума или от медицинской капельницы) общей длиной около 1.5 метра.
• Водостойкий клей или термоклей (клеевой пистолет) для герметизации.
• Инструменты для проделывания отверстий и резки: ножницы, канцелярский нож, шило или дрель с тонким сверлом.
• (По желанию) Подставка или каркас для устойчивости конструкции из картона, дерева или пластика.

Инструкция по изготовлению модели фонтана Герона:
Модель будет состоять из трех основных частей: верхняя чаша для сбора воды (назовем ее А), верхний резервуар с водой для струи (Б) и нижний резервуар для сбора воды и вытеснения воздуха (В).

1. Подготовка емкостей:
- Чаша (А): Возьмите бутылку поменьше и отрежьте ее верхнюю половину. Это будет чаша вашего фонтана. В центре дна этой чаши проделайте отверстие, достаточное для плотного прохождения трубки.
- Верхний резервуар (Б): Возьмите одну из больших бутылок. В ее крышке проделайте два плотных отверстия для трубок.
- Нижний резервуар (В): Возьмите вторую большую бутылку. В ее крышке также проделайте два плотных отверстия.

2. Сборка системы трубок:
- Трубка 1 (Сток из чаши): Возьмите длинную трубку. Один конец пропустите через отверстие в дне чаши (А). Другой конец этой трубки пропустите через одно из отверстий в крышке нижнего резервуара (В). Трубка должна доходить почти до дна бутылки В. Тщательно загерметизируйте место входа трубки в чашу А и в крышку В.
- Трубка 2 (Передача давления воздуха): Возьмите вторую трубку. Один ее конец вставьте во второе отверстие крышки нижнего резервуара (В) так, чтобы он находился в верхней части бутылки, над уровнем воды. Другой конец этой трубки вставьте в одно из отверстий крышки верхнего резервуара (Б) так, чтобы он также оказался в верхней, воздушной части бутылки Б. Загерметизируйте все соединения.
- Трубка 3 (Сопло фонтана): Возьмите третью трубку. Один ее конец пропустите через второе отверстие в крышке верхнего резервуара (Б) и опустите его почти до самого дна этой бутылки. Другой конец трубки нужно поднять вверх и закрепить так, чтобы он находился над центром чаши (А). Это и будет сопло вашего фонтана. Для создания более тонкой и высокой струи на конец трубки можно надеть пустой стержень или наконечник от шариковой ручки. Загерметизируйте все соединения.

3. Финальная сборка и запуск:
- Расположите бутылки: нижний резервуар (В) на ровной поверхности, сверху на него устойчиво поставьте верхний резервуар (Б). Над бутылкой Б закрепите чашу (А) так, чтобы вода из сопла попадала в нее. Для устойчивости всю конструкцию можно поместить в каркас.
- Заполните верхний резервуар (Б) водой примерно на 2/3 и плотно закрутите крышку с трубками.
- Нижний резервуар (В) должен быть пустым. Плотно закрутите его крышку.
- Для запуска фонтана налейте немного воды в верхнюю чашу (А).

Принцип работы:
1. Вода, которую вы наливаете в чашу (А), под действием силы тяжести стекает по трубке 1 в нижний резервуар (В).
2. Поступающая в герметичную бутылку В вода начинает вытеснять находящийся там воздух.
3. Вытесняемый воздух не может выйти наружу. Единственный путь для него — по трубке 2 в верхнюю часть также герметичного верхнего резервуара (Б).
4. Воздух, поступающий в бутылку Б, создает в ней избыточное давление. Это давление давит на поверхность воды в бутылке Б.
5. Под действием этого давления вода из бутылки Б устремляется вверх по трубке 3 и вырывается из сопла, создавая струю фонтана. Струя падает в чашу А, и цикл повторяется.
Фонтан будет работать автономно до тех пор, пока в верхнем резервуаре (Б) не закончится вода или пока нижний резервуар (В) полностью не заполнится водой из чаши.

Ответ:

Для изготовления модели фонтана необходимо собрать систему из трех емкостей (чаша, верхний и нижний резервуары) и трех соединительных трубок, руководствуясь принципом работы фонтана Герона. Вода из чаши, перетекая в нижний резервуар, вытесняет оттуда воздух в верхний резервуар. Создаваемое давлением воздуха в верхнем резервуаре выталкивает из него воду вверх, образуя струю фонтана. Ключевыми элементами для успешной работы модели являются полная герметичность всех соединений и правильное расположение трубок для передачи воды и давления воздуха между емкостями.
