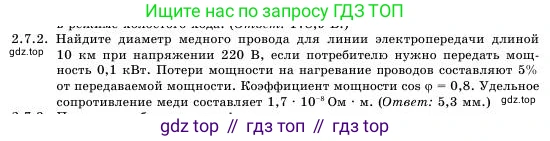

2.7.2. Найдите диаметр медного провода для линии электропередачи длиной 10 км при напряжении 220 В, если потребителю нужно передать мощность 0,1 кВт. Потери мощности на нагревание проводов составляют 5% от передаваемой мощности. Коэффициент мощности $cos \varphi = 0,8$. Удельное сопротивление меди составляет $1,7 \cdot 10^{-8}$ Ом $\cdot$ м. (Ответ: 5,3 мм.)

Дано:

$l = 10$ км

$U = 220$ В

$P_{потр} = 0,1$ кВт

$\eta_{потерь} = 5\%$

$\cos \varphi = 0,8$

$\rho = 1,7 \cdot 10^{-8}$ Ом $\cdot$ м

$l = 10 \cdot 10^3$ м

$P_{потр} = 0,1 \cdot 10^3$ Вт $= 100$ Вт

$\eta_{потерь} = 0,05$

Найти:

$d$ - ?

Решение:

Мощность, которую необходимо передать потребителю, является активной мощностью. Она связана с напряжением $U$, силой тока в линии $I$ и коэффициентом мощности $\cos \varphi$ соотношением:

$P_{потр} = U I \cos \varphi$

Отсюда можем выразить и найти силу тока в линии электропередачи:

$I = \frac{P_{потр}}{U \cos \varphi} = \frac{100 \text{ Вт}}{220 \text{ В} \cdot 0,8} = \frac{100}{176} \text{ А} \approx 0,568 \text{ А}$

Потери мощности $\Delta P$ на нагревание проводов составляют 5% от передаваемой мощности $P_{потр}$:

$\Delta P = \eta_{потерь} \cdot P_{потр} = 0,05 \cdot 100 \text{ Вт} = 5 \text{ Вт}$

С другой стороны, потери мощности в проводах определяются законом Джоуля-Ленца:

$\Delta P = I^2 R_{л}$

где $R_{л}$ — полное сопротивление проводов линии электропередачи. Выразим отсюда сопротивление линии:

$R_{л} = \frac{\Delta P}{I^2} = \frac{5 \text{ Вт}}{(\frac{100}{176} \text{ А})^2} = \frac{5 \cdot 176^2}{100^2} = \frac{5 \cdot 30976}{10000} = 15,488 \text{ Ом}$

Сопротивление линии электропередачи также зависит от удельного сопротивления материала провода $\rho$, его длины и площади поперечного сечения. Так как линия состоит из двух проводов (прямого и обратного), то общая длина провода $L$ равна удвоенной длине линии $l$: $L = 2l$.

$R_{л} = \rho \frac{L}{S} = \rho \frac{2l}{S}$

Площадь поперечного сечения провода $S$ связана с его диаметром $d$ формулой:

$S = \frac{\pi d^2}{4}$

Подставим выражение для площади в формулу сопротивления:

$R_{л} = \rho \frac{2l}{\frac{\pi d^2}{4}} = \frac{8 \rho l}{\pi d^2}$

Из этой формулы выразим искомый диаметр провода $d$:

$d^2 = \frac{8 \rho l}{\pi R_{л}} \Rightarrow d = \sqrt{\frac{8 \rho l}{\pi R_{л}}}$

Подставим числовые значения в систему СИ:

$d = \sqrt{\frac{8 \cdot 1,7 \cdot 10^{-8} \text{ Ом} \cdot \text{м} \cdot 10 \cdot 10^3 \text{ м}}{\pi \cdot 15,488 \text{ Ом}}} = \sqrt{\frac{13,6 \cdot 10^{-4}}{48,657}} \approx \sqrt{2,795 \cdot 10^{-5}} \text{ м}$

$d \approx 0,005287 \text{ м}$

Переведем результат в миллиметры:

$d \approx 5,287 \text{ мм}$

Округлив до десятых, получаем $d \approx 5,3$ мм.

Ответ: $d \approx 5,3 \text{ мм}$.
