Номер 3.3, страница 51 - гдз по физике 11 класс сборник задач Заболотский, Комиссаров

Основы электродинамики. Глава 3. Электромагнетизм. Магнитное поле тока. Магнитная индукция - номер 3.3, страница 51.

Условие.

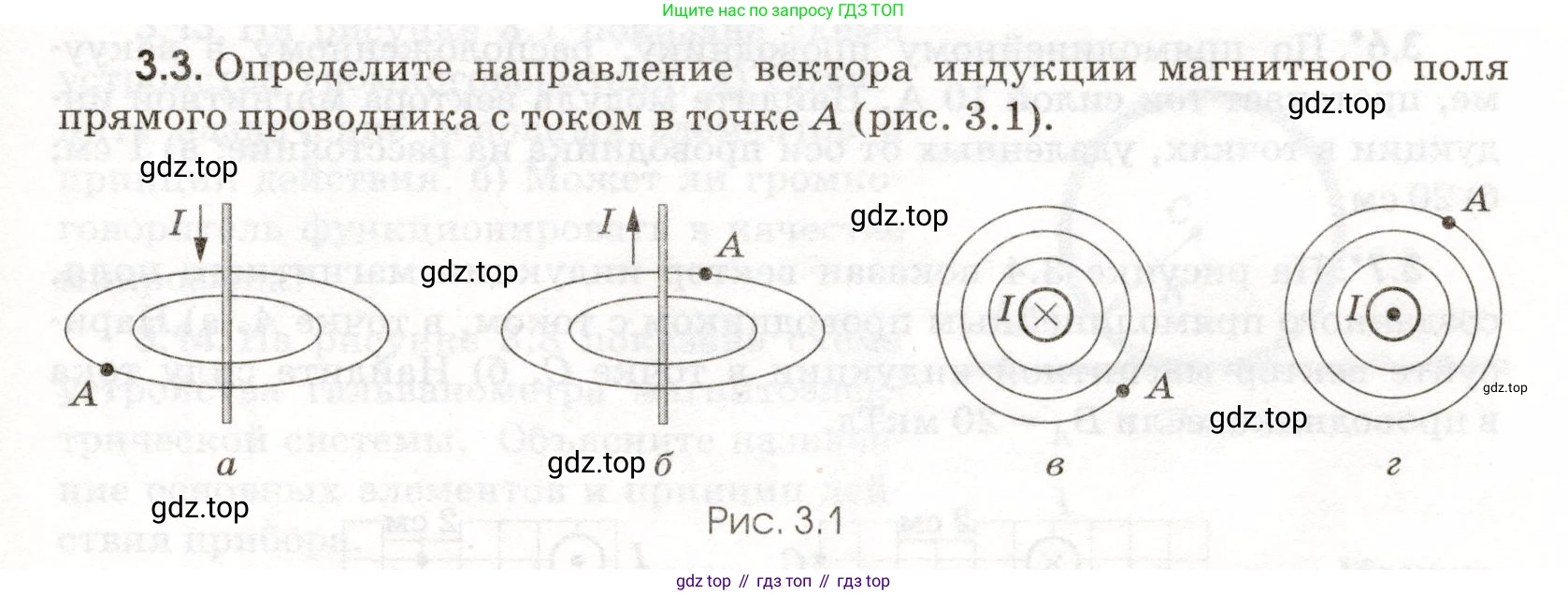

3.3. Определите направление вектора индукции магнитного поля прямого проводника с током в точке $\text{A}$ (рис. 3.1).

Рис. 3.1

Решение.

Для определения направления вектора индукции магнитного поля $ \vec{B} $ прямого проводника с током используется правило правой руки (или правило буравчика): если большой палец правой руки направить по току в проводнике, то четыре согнутых пальца укажут направление линий магнитной индукции. Вектор $ \vec{B} $ направлен по касательной к этим линиям в каждой точке.

а

Ток $\text{I}$ в проводнике направлен вниз. Располагаем правую руку так, чтобы большой палец был направлен вниз. Тогда согнутые пальцы будут указывать направление линий индукции по часовой стрелке, если смотреть сверху. В точке А, находящейся слева от проводника, касательная к линии индукции будет направлена перпендикулярно плоскости рисунка от наблюдателя.

Ответ: Вектор индукции магнитного поля $ \vec{B} $ в точке А направлен перпендикулярно плоскости рисунка от наблюдателя (за чертеж).

б

Ток $\text{I}$ в проводнике направлен вверх. Располагаем правую руку так, чтобы большой палец был направлен вверх. Согнутые пальцы укажут направление линий индукции против часовой стрелки, если смотреть сверху. В точке А, находящейся справа от проводника, касательная к линии индукции будет направлена перпендикулярно плоскости рисунка от наблюдателя.

Ответ: Вектор индукции магнитного поля $ \vec{B} $ в точке А направлен перпендикулярно плоскости рисунка от наблюдателя (за чертеж).

в

На рисунке показан вид сверху. Ток $\text{I}$ направлен от наблюдателя в плоскость рисунка (обозначено крестиком $ \otimes $). Согласно правилу правой руки, линии магнитной индукции направлены по часовой стрелке. Вектор индукции $ \vec{B} $ в точке А направлен по касательной к окружности в этой точке по направлению силовой линии, то есть вниз.

Ответ: Вектор индукции магнитного поля $ \vec{B} $ в точке А направлен вертикально вниз.

г

На рисунке показан вид сверху. Ток $\text{I}$ направлен из плоскости рисунка к наблюдателю (обозначено точкой $ \odot $). Согласно правилу правой руки, линии магнитной индукции направлены против часовой стрелки. Вектор индукции $ \vec{B} $ в точке А направлен по касательной к окружности в этой точке по направлению силовой линии, то есть влево.

Ответ: Вектор индукции магнитного поля $ \vec{B} $ в точке А направлен горизонтально влево.
