Условие.

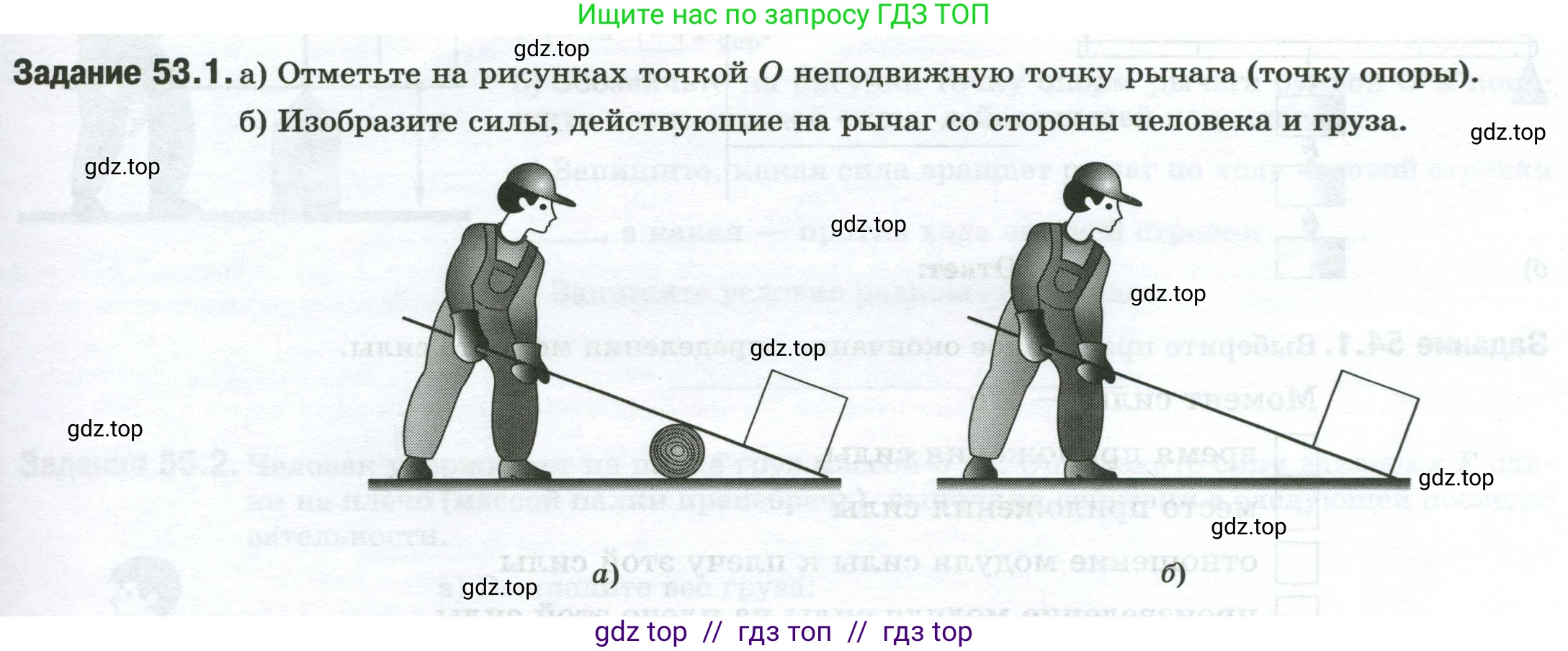

Задание 53.1.

а) Отметьте на рисунках точкой O неподвижную точку рычага (точку опоры).

б) Изобразите силы, действующие на рычаг со стороны человека и груза.

Решение.

Решение

а) Отметьте на рисунках точкой О неподвижную точку рычага (точку опоры).

Неподвижная точка, вокруг которой может вращаться рычаг, называется точкой опоры.

В случае а) точкой опоры О является место контакта рычага с цилиндрическим предметом (бревном), подложенным под него. Именно вокруг этой точки происходит вращение рычага.

В случае б) точкой опоры О является место, где конец рычага упирается в землю. Рычаг вращается вокруг этой точки.

б) Изобразите силы, действующие на рычаг со стороны человека и груза.

На рычаг действуют следующие силы:

1. Сила $\vec{F}_{чел}$, прикладываемая человеком. Чтобы поднять груз, человек давит на противоположный конец рычага. Эта сила направлена вертикально вниз и приложена в точке, где руки человека держат рычаг.

2. Сила со стороны груза — это его вес $\vec{P}$. Вес всегда направлен вертикально вниз. Эта сила приложена к рычагу в точке, где на нем лежит груз.

Ниже представлены рисунки, на которых для обоих случаев отмечены точки опоры О и изображены действующие силы $\vec{F}_{чел}$ и $\vec{P}$.

Ответ: Точки опоры О и силы, действующие на рычаг со стороны человека ($\vec{F}_{чел}$) и груза ($\vec{P}$), показаны на рисунке выше.
