Условие.

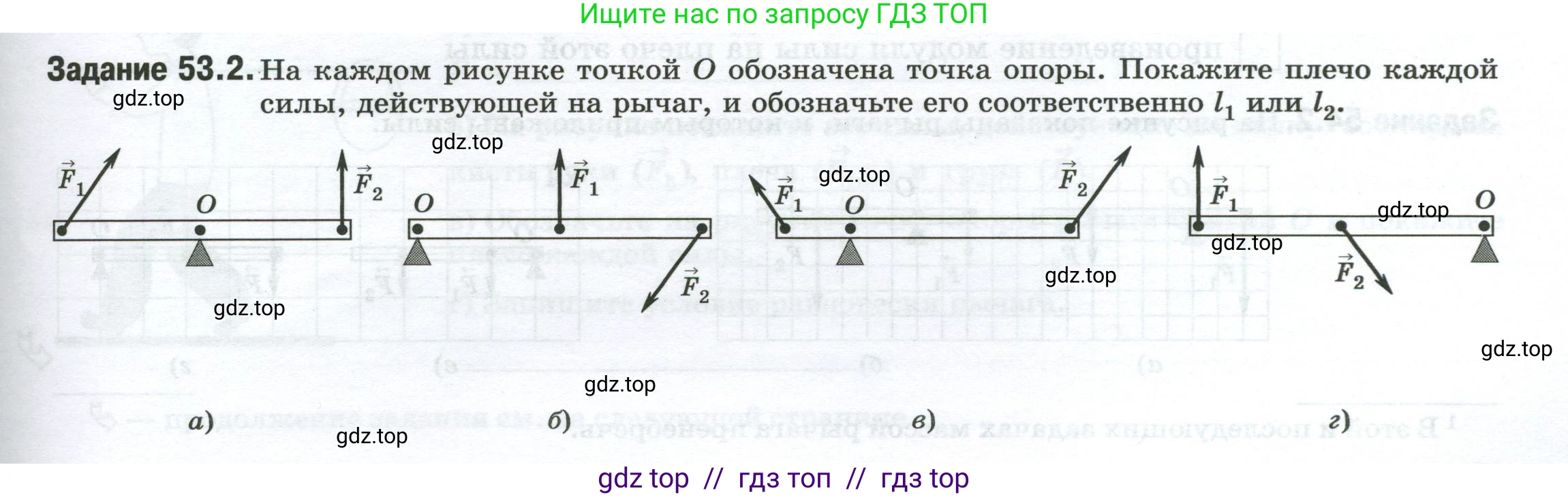

Задание 53.2. На каждом рисунке точкой $\text{O}$ обозначена точка опоры. Покажите плечо каждой силы, действующей на рычаг, и обозначьте его соответственно $l_1$ или $l_2$.

Решение.

Плечо силы — это кратчайшее расстояние от оси вращения (точки опоры O) до линии действия силы. Чтобы найти плечо силы, необходимо провести прямую, содержащую вектор силы (это называется линия действия силы), а затем из точки опоры O опустить на эту прямую перпендикуляр. Длина этого перпендикуляра и будет искомым плечом силы.

а) Для нахождения плеча $l_1$ силы $\vec{F_1}$ необходимо сначала провести линию действия этой силы (показана пунктиром). Затем из точки опоры O на эту линию опускается перпендикуляр. Длина этого перпендикуляра и является плечом силы $l_1$.

Ответ:
Плечо $l_1$ показано на рисунке.

б) Сила $\vec{F_1}$ направлена перпендикулярно рычагу, поэтому её плечо $l_1$ равно расстоянию по рычагу от точки опоры O до точки приложения силы. Для силы $\vec{F_2}$ проводим её линию действия (пунктир) и опускаем на неё перпендикуляр из точки O. Длина этого перпендикуляра — плечо $l_2$.

Ответ:
Плечи $l_1$ и $l_2$ показаны на рисунке.

в) Для каждой из сил, $\vec{F_1}$ и $\vec{F_2}$, проводим их линии действия (показаны пунктиром). Плечи $l_1$ и $l_2$ — это длины перпендикуляров, опущенных из точки опоры O на соответствующие линии действия сил.

Ответ:
Плечи $l_1$ и $l_2$ показаны на рисунке.

г) Сила $\vec{F_1}$ направлена перпендикулярно рычагу, значит её плечо $l_1$ равно расстоянию по рычагу от точки опоры O до точки приложения силы. Для силы $\vec{F_2}$ проводим её линию действия (пунктир) и опускаем на неё перпендикуляр из точки O. Длина этого перпендикуляра — плечо $l_2$.

Ответ:
Плечи $l_1$ и $l_2$ показаны на рисунке.
