Глава 3. Давление твёрдых тел, жидкостей и газов. Параграф 24. Давление в жидкостях. Сообщающиеся сосуды - номер 24.37, страница 84.

Условие.

24.37 [540] Как при помощи сообщающихся сосудов проверить, горизонтально ли проведена линия на стене?

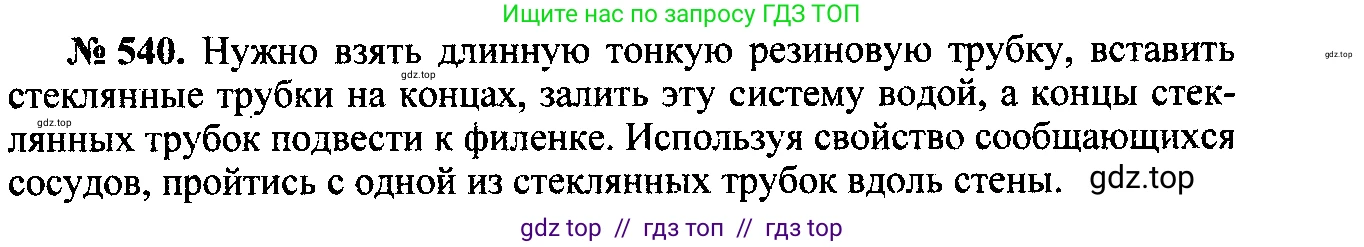

Решение 3.

Решение 4.

Решение 5.

Решение 6.

Решение 7.

Для проверки горизонтальности линии на стене можно воспользоваться законом сообщающихся сосудов. Этот закон гласит, что в открытых сообщающихся сосудах любой формы, заполненных однородной жидкостью, свободная поверхность этой жидкости устанавливается на одном и том же горизонтальном уровне. В качестве сообщающихся сосудов для этой задачи удобно использовать гидроуровень — длинную гибкую прозрачную трубку (шланг), частично заполненную водой (для лучшей видимости воду можно подкрасить).

Проверка выполняется следующим образом:

1. Трубку заполняют водой так, чтобы в ней не осталось крупных пузырьков воздуха, а на концах трубки оставалось свободное пространство (воздух).
2. Два человека берут трубку за концы и подносят к стене с начерченной линией.
3. Первый человек прикладывает свой конец трубки к одной точке на линии (например, к ее началу) и добивается, чтобы уровень воды в трубке совпал с этой точкой на линии.
4. Второй человек подносит свой конец трубки к другой удаленной точке на той же линии (например, к ее концу).
5. Необходимо дождаться, пока жидкость в трубке перестанет колебаться. Согласно закону сообщающихся сосудов, уровни воды в обоих концах трубки будут находиться строго на одной горизонтали.
6. Теперь нужно сравнить положение уровня воды во втором конце трубки с линией на стене.

Если уровень воды во втором конце трубки совпадает с линией, это означает, что обе точки линии находятся на одной горизонтали, и, следовательно, вся линия проведена горизонтально. Если уровень воды оказывается выше или ниже линии, значит, линия проведена с наклоном.

Ответ: Следует взять гибкую прозрачную трубку, наполненную водой (гидроуровень), и поднести ее концы к разным точкам проверяемой линии. Если линия на стене совпадает с установившимся уровнем воды в обоих концах трубки, значит, она горизонтальна. Это основано на том, что свободная поверхность жидкости в сообщающихся сосудах всегда располагается на одном горизонтальном уровне.
