Номер 65.11, страница 223 - гдз по физике 7-9 класс сборник задач Лукашик, Иванова

Глава 9. Оптические явления. Параграф 65. Распространение света - номер 65.11, страница 223.

Условие.

65.11 [1507] Сделайте чертёж (рис. IX-7) и изобразите на нём тени и полутени от мяча, освещённого двумя источниками света $S_1$ и $S_2$.

$S_1$ *

$S_2$ *

Рис. IX-7

Решение.

Решение 3.

Решение 4.

Решение 5.

Решение 6.

Решение 7.

Для решения задачи используется закон прямолинейного распространения света. Когда непрозрачный предмет освещается двумя источниками света, за ним образуются области полной тени и полутени.Тень — это область, в которую не попадает свет ни от одного из источников.Полутень — это область, которая освещается светом от одного источника, но находится в тени от другого.

Для построения чертежа необходимо выполнить следующие шаги:

1. Мысленно поместим за мячом экран, на котором будем наблюдать тень и полутень.
2. Из источника света $S_1$ проведём два луча, которые касаются мяча (сверху и снизу). Эти лучи определят на экране границы тени, создаваемой источником $S_1$.
3. Аналогичным образом проведём два касательных луча от источника $S_2$ к мячу, которые определят на экране границы тени от этого источника.
4. Совместим полученные теневые области на экране:
   • Область, где обе тени перекрываются, является полной тенью. Сюда не попадает свет ни от $S_1$, ни от $S_2$.
   • Области, которые принадлежат только одной из теней (где одна тень не перекрывается другой), являются полутенью. Эти области освещены одним источником, но затенены другим.

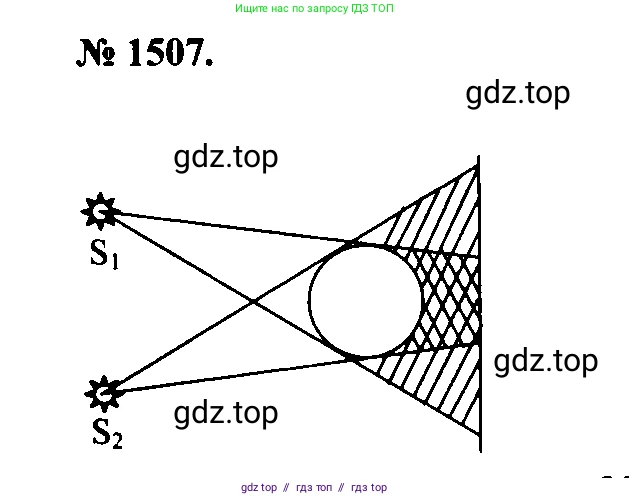

На чертеже ниже показан ход лучей и результирующие области тени и полутени на экране.

Ответ:

На приведённом чертеже показаны области тени и полутени, образующиеся на экране за мячом. Тень — это центральная, самая тёмная область, в которую не попадает свет ни от источника $S_1$, ни от $S_2$. Полутень — это две области, примыкающие к тени сверху и снизу; они освещаются одним источником света, но затенены от другого.
