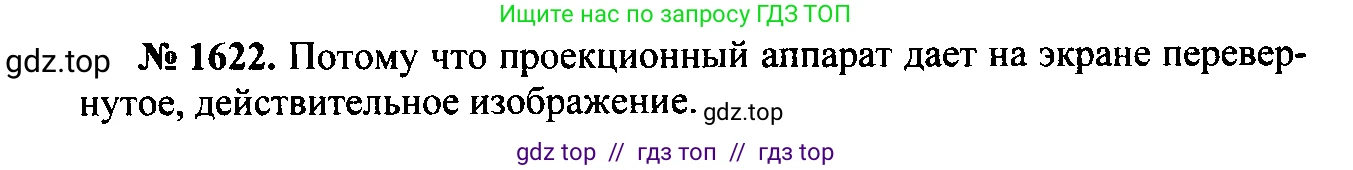

69.40 [1622] Зачем у диапозитивов, вставляемых в проекционный аппарат, предварительно определяют верх и низ кадра; его правую и левую сторону?

Это необходимо из-за особенностей работы объектива проекционного аппарата. Объектив проектора представляет собой собирающую линзу. Согласно законам геометрической оптики, собирающая линза создает на экране действительное, увеличенное и перевернутое изображение объекта (в данном случае — диапозитива).

Свойство «перевернутое» означает, что изображение переворачивается в двух плоскостях:

1. Вертикальный переворот: то, что было вверху кадра, на экране оказывается внизу, и наоборот. Чтобы изображение на экране было ориентировано правильно по вертикали, диапозитив нужно вставлять в аппарат «вверх ногами».
2. Горизонтальный переворот (зеркальное отражение): то, что было на диапозитиве справа, на экране оказывается слева, и наоборот. Чтобы изображение на экране не было зеркальным (например, чтобы можно было прочитать текст), диапозитив нужно вставлять так, чтобы его левая сторона оказалась справа, а правая — слева.

Таким образом, предварительное определение всех сторон кадра необходимо для того, чтобы правильно сориентировать диапозитив при его установке в проектор и получить на экране прямое, а не перевернутое и не зеркальное изображение.

Ответ: Объектив проекционного аппарата (собирающая линза) дает перевернутое изображение. Чтобы на экране изображение было прямым, диапозитив необходимо вставлять в аппарат перевернутым как по вертикали («вверх ногами»), так и по горизонтали (зеркально). Для этого и нужно предварительно определить верх, низ, правую и левую стороны кадра.
