Часть 2. Глава III. Электрические явления. Параграф 17. Сила тока и напряжение - номер 37, страница 65.

Условие.

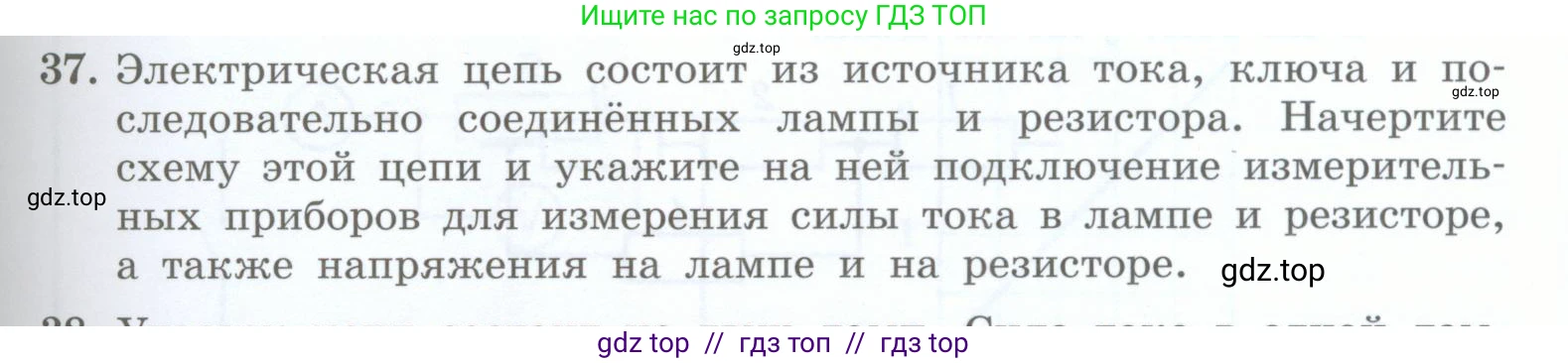

37. Электрическая цепь состоит из источника тока, ключа и последовательно соединённых лампы и резистора. Начертите схему этой цепи и укажите на ней подключение измерительных приборов для измерения силы тока в лампе и резисторе, а также напряжения на лампе и на резисторе.

Решение.

Для решения задачи необходимо начертить принципиальную схему электрической цепи, содержащую указанные элементы, а затем показать на ней правильное подключение измерительных приборов — амперметра и вольтметров.

Построение схемы и подключение измерительных приборов

Сначала изобразим базовую цепь. Она состоит из источника тока, ключа, лампы и резистора, которые соединены последовательно, то есть образуют один неразветвленный контур.

Далее добавим измерительные приборы:

• Для измерения силы тока используется амперметр. Он включается в цепь последовательно (в разрыв цепи). Поскольку при последовательном соединении сила тока на всех участках цепи одинакова ($I_{\text{общая}} = I_{\text{лампы}} = I_{\text{резистора}}$), для измерения силы тока в лампе и резисторе достаточно одного амперметра. На схеме он обозначен буквой A.

• Для измерения напряжения используется вольтметр. Он подключается параллельно участку цепи, на котором измеряется напряжение. Для измерения напряжения на лампе вольтметр V₁ подключается параллельно лампе. Для измерения напряжения на резисторе вольтметр V₂ подключается параллельно резистору.

Итоговая схема электрической цепи с подключенными измерительными приборами выглядит следующим образом:

Ответ:

Схема электрической цепи с последовательно соединенными источником тока, ключом, лампой и резистором, а также с правильно подключенными измерительными приборами, показана на рисунке выше. Амперметр (A) для измерения силы тока включен в цепь последовательно. Вольтметр (V₁) для измерения напряжения на лампе и вольтметр (V₂) для измерения напряжения на резисторе подключены параллельно соответствующим элементам.
