Часть 2. Глава III. Электрические явления. Параграф 17. Сила тока и напряжение - номер 39, страница 65.

Условие.

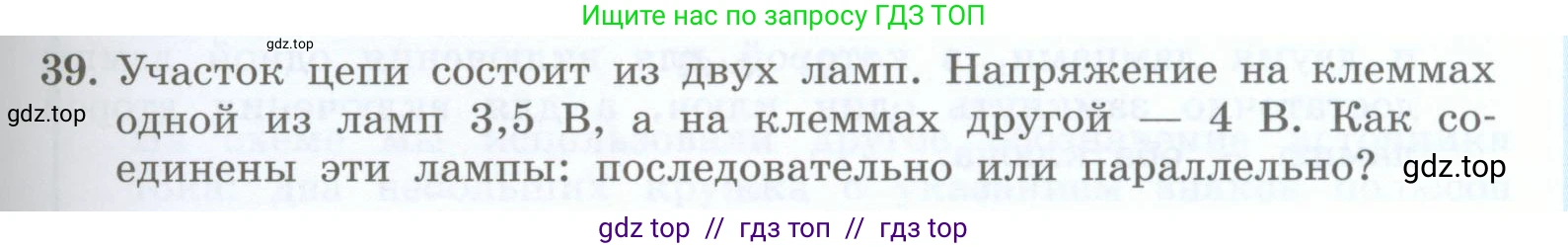

39. Участок цепи состоит из двух ламп. Напряжение на клеммах одной из ламп 3,5 В, а на клеммах другой — 4 В. Как соединены эти лампы: последовательно или параллельно?

Решение.

Дано:

Напряжение на клеммах первой лампы $U_1 = 3,5$ В

Напряжение на клеммах второй лампы $U_2 = 4$ В

Найти:

Тип соединения ламп.

Решение:

Для определения типа соединения необходимо вспомнить законы для последовательного и параллельного соединений проводников.

1. При параллельном соединении напряжение на всех ветвях цепи одинаково. Это означает, что если бы лампы были соединены параллельно, то напряжение на них было бы равным, то есть $U_1 = U_2$.

2. При последовательном соединении сила тока, протекающего через все элементы, одинакова ($I_1 = I_2 = I$), а общее напряжение на участке цепи складывается из напряжений на каждом элементе: $U_{общ} = U_1 + U_2$. При этом напряжения на отдельных элементах могут быть различными, если их сопротивления отличаются.

Сравним данные из условия задачи с этими законами. Нам дано, что $U_1 = 3,5$ В и $U_2 = 4$ В. Поскольку $U_1 \neq U_2$, это противоречит закону для параллельного соединения.

Условие, что напряжения на лампах различны, соответствует последовательному соединению (это возможно, если сопротивления ламп $R_1$ и $R_2$ не равны). Следовательно, лампы соединены последовательно.

Ответ: лампы соединены последовательно.
