Часть 2. Глава III. Электрические явления. Параграф 17. Сила тока и напряжение - номер 43, страница 66.

Условие.

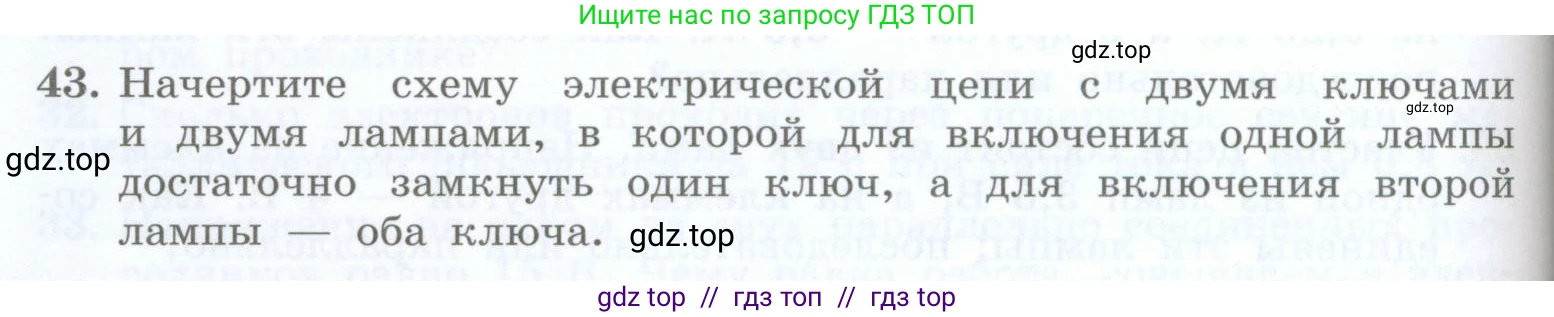

43. Начертите схему электрической цепи с двумя ключами и двумя лампами, в которой для включения одной лампы достаточно замкнуть один ключ, а для включения второй лампы — оба ключа.

Решение.

Решение

Для выполнения заданных условий необходимо собрать электрическую цепь со смешанным соединением элементов. Условие, что для включения второй лампы (обозначим ее Л2) нужны оба ключа (К1 и К2), говорит о том, что эти три элемента (Л2, К1, К2) должны быть в одной цепи. Условие, что для включения первой лампы (Л1) достаточно одного ключа (К1), предполагает наличие параллельной ветви, содержащей Л1 и управляемой только ключом К1.

Этим условиям удовлетворяет следующая схема:
1. Источник тока, ключ К1 и точка разветвления соединены последовательно. Таким образом, К1 является главным ключом для всей цепи.
2. После ключа К1 цепь разветвляется на две параллельные ветви.
3. В первой (верхней на схеме) ветви находится только лампа Л1.
4. Во второй (нижней на схеме) ветви последовательно соединены ключ К2 и лампа Л2.
5. Обе ветви соединяются после элементов и подключаются к другому полюсу источника тока.

Принципиальная схема такой цепи изображена ниже:

Проверим работу схемы:
- При замыкании только ключа К1: ток потечет от источника через К1, а затем по верхней ветви через лампу Л1, в результате чего она загорится. Нижняя ветвь останется разомкнутой из-за ключа К2, поэтому лампа Л2 гореть не будет. Первое условие выполнено.
- При замыкании обоих ключей (К1 и К2): ток пройдет через К1 и разделится. Часть тока пойдет через верхнюю ветвь, зажигая лампу Л1. Другая часть пойдет через нижнюю ветвь (которая теперь замкнута ключом К2), зажигая лампу Л2. Таким образом, для включения лампы Л2 требуется замыкание обоих ключей. Второе условие также выполнено.

Ответ:

Требуемая электрическая схема должна содержать ключ К1, включенный в общую цепь последовательно с источником тока. После ключа К1 цепь разветвляется на две параллельные ветви: одна с лампой Л1, а вторая — с последовательно соединенными ключом К2 и лампой Л2. Схематическое изображение цепи представлено в решении.
