Условие.

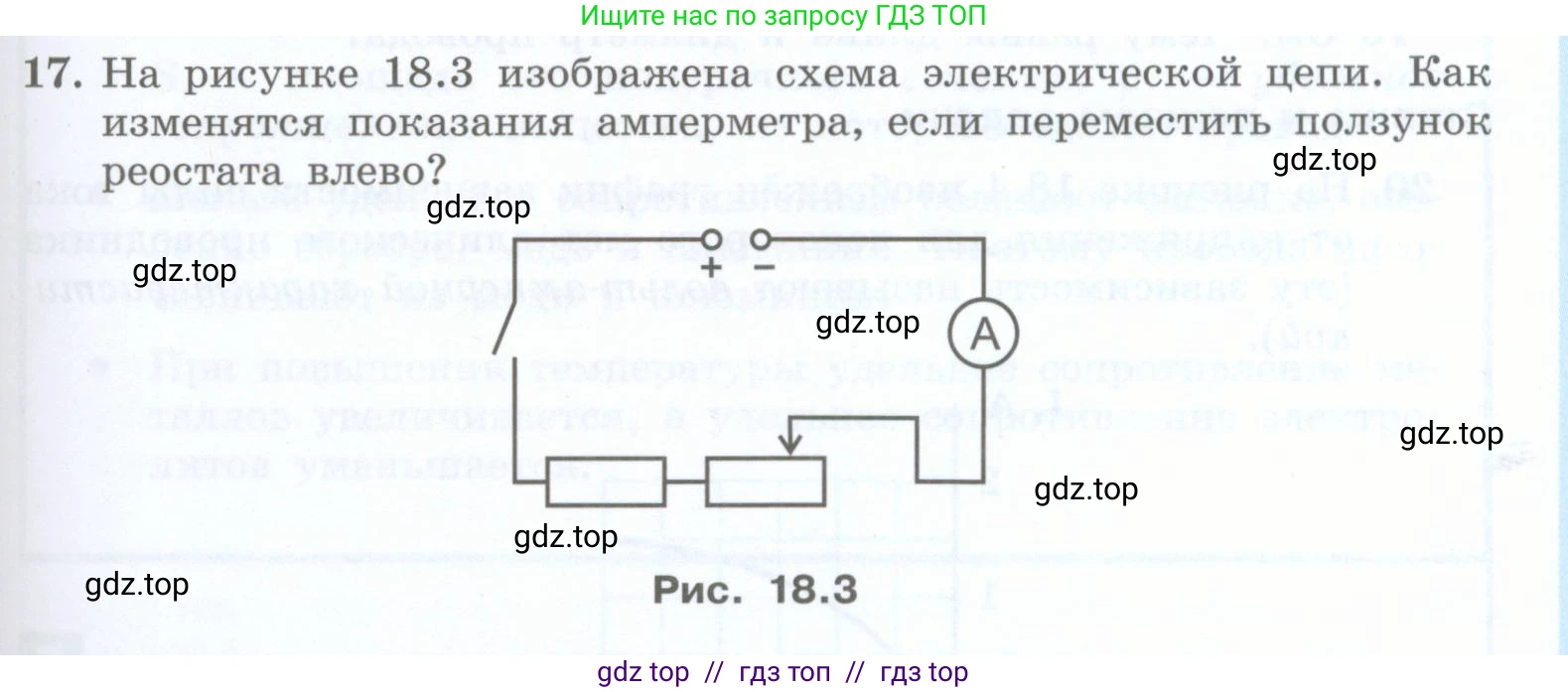

17. На рисунке 18.3 изображена схема электрической цепи. Как изменятся показания амперметра, если переместить ползунок реостата влево?

Рис. 18.3

Решение.

Решение

На схеме изображена электрическая цепь, состоящая из последовательно соединенных источника тока, выключателя, резистора, реостата и амперметра. Амперметр измеряет силу тока во всей цепи.

Согласно закону Ома для полной цепи, сила тока $\text{I}$ обратно пропорциональна полному сопротивлению цепи $R_{общ}$ при постоянном напряжении источника $\text{U}$:

$I = \frac{U}{R_{общ}}$

Полное сопротивление цепи равно сумме сопротивлений всех ее элементов, так как они соединены последовательно:

$R_{общ} = R_{резистора} + R_{реостата}$

где $R_{резистора}$ – сопротивление постоянного резистора, а $R_{реостата}$ – сопротивление той части реостата, которая включена в цепь.

При перемещении ползунка реостата влево, длина проводника реостата, через которую проходит ток, уменьшается. Сопротивление проводника прямо пропорционально его длине. Следовательно, сопротивление реостата $R_{реостата}$ уменьшается.

Так как сопротивление постоянного резистора $R_{резистора}$ не изменяется, а сопротивление реостата $R_{реостата}$ уменьшается, то общее сопротивление цепи $R_{общ}$ также уменьшается.

Из закона Ома ($I = \frac{U}{R_{общ}}$) следует, что при уменьшении общего сопротивления $R_{общ}$ и постоянном напряжении $\text{U}$, сила тока $\text{I}$ в цепи будет увеличиваться.

Таким образом, показания амперметра увеличатся.

Ответ: Показания амперметра увеличатся.
