Условие.

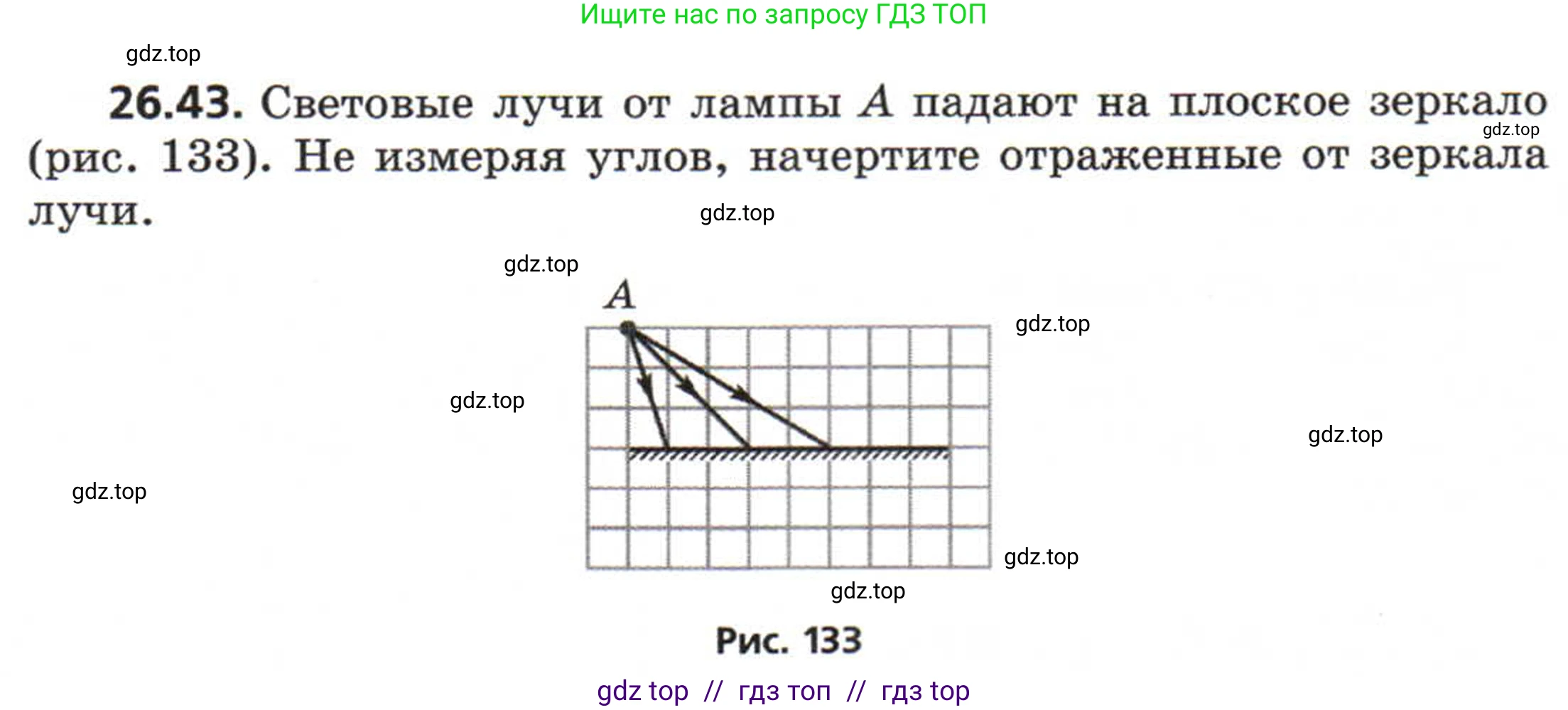

26.43. Световые лучи от лампы А падают на плоское зеркало (рис. 133). Не измеряя углов, начертите отраженные от зеркала лучи.

Рис. 133

Решение.

Решение

Для построения отраженных лучей, не измеряя углов, используется метод мнимого изображения. Согласно законам отражения света в плоском зеркале, отраженные лучи распространяются так, как будто они исходят из мнимого изображения источника света.

Построение выполняется в следующем порядке:

1. Строится мнимое изображение A' источника света A. Мнимое изображение в плоском зеркале симметрично самому источнику относительно плоскости зеркала. В данном случае, источник A находится на расстоянии 3 клеток над зеркалом, следовательно, его мнимое изображение A' будет находиться на расстоянии 3 клеток под зеркалом, на том же перпендикуляре к зеркалу.

2. Для каждого падающего луча определяется точка его падения на зеркало.

3. Отраженный луч строится как прямая, исходящая из точки падения на зеркале и являющаяся продолжением линии, соединяющей мнимое изображение A' с этой точкой падения.

Ниже представлен рисунок с выполненным построением. Отраженные лучи показаны сплошными линиями, а вспомогательные линии для их построения (продолжения лучей за зеркало) — пунктиром.

Ответ: Построение отраженных лучей от плоского зеркала показано на рисунке выше.
