Условие.

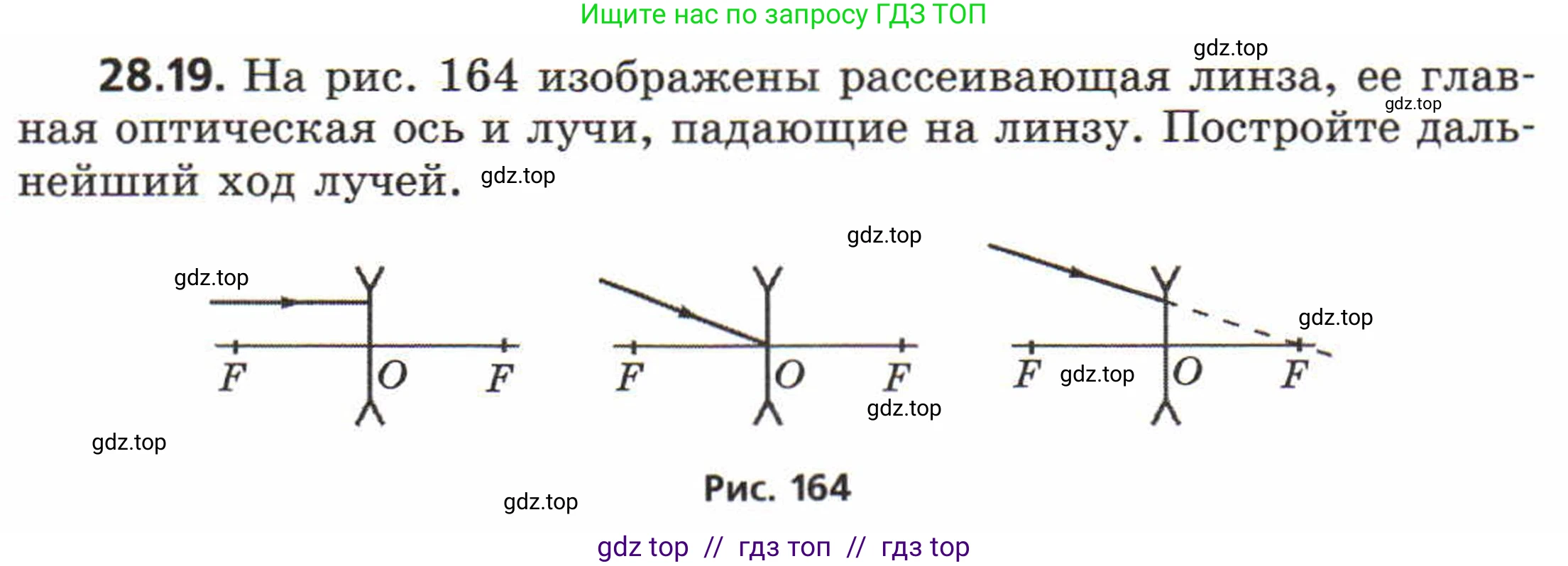

28.19. На рис. 164 изображены рассеивающая линза, ее главная оптическая ось и лучи, падающие на линзу. Постройте дальнейший ход лучей.

Рис. 164

Решение.

Решение

Для построения дальнейшего хода лучей в рассеивающей линзе используются следующие основные правила. Первое: луч, падающий на линзу параллельно её главной оптической оси, после преломления выходит из линзы таким образом, что его продолжение проходит через передний фокус линзы (фокус, находящийся со стороны падения света). Второе: луч, проходящий через оптический центр линзы, не изменяет своего направления. Третье: луч, падающий на линзу и направленный на её задний фокус (фокус, находящийся за линзой), после преломления распространяется параллельно главной оптической оси. Применим эти правила для каждого из трех случаев.

а) Левый рисунок

Падающий луч идет параллельно главной оптической оси. Согласно первому правилу, после преломления в линзе он будет распространяться так, что его продолжение, проведенное в обратном направлении, пройдет через передний фокус $\text{F}$. Для построения преломленного луча необходимо соединить точку падения луча на линзу с передним фокусом $\text{F}$ и продолжить эту линию за линзу.

Ответ: Преломленный луч отклоняется от главной оптической оси, и его продолжение проходит через передний фокус линзы.

б) Средний рисунок

Падающий луч проходит через оптический центр линзы $\text{O}$. Согласно второму правилу, такой луч не преломляется и продолжает свое движение по прямой.

Ответ: Луч проходит через оптический центр линзы, не меняя своего направления.

в) Правый рисунок

Падающий луч направлен в сторону заднего фокуса линзы $\text{F}$. Согласно третьему правилу, после преломления в линзе такой луч будет распространяться параллельно главной оптической оси. Для построения нужно из точки падения луча на линзу провести прямую, параллельную главной оптической оси.

Ответ: После преломления в линзе луч идет параллельно главной оптической оси.

Построенный ход лучей показан на рисунке ниже (преломленные лучи и их продолжения выделены красным цветом):
