Условие.

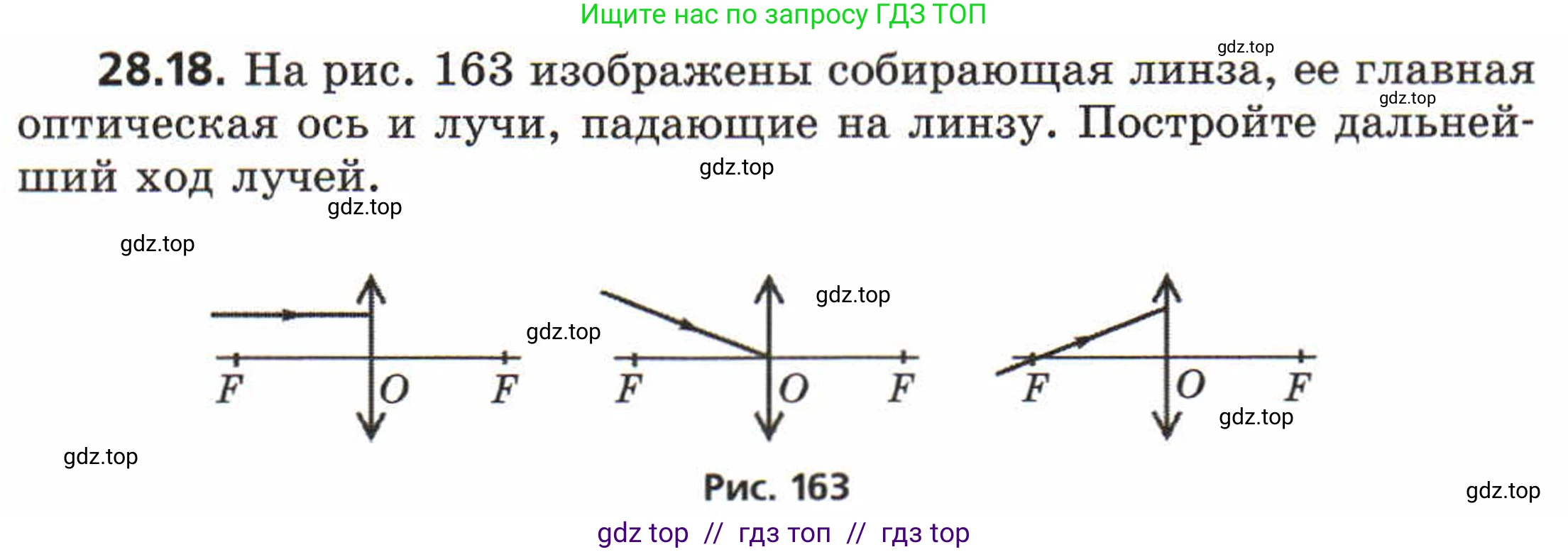

28.18. На рис. 163 изображены собирающая линза, ее главная оптическая ось и лучи, падающие на линзу. Постройте дальнейший ход лучей.

Рис. 163

Решение.

Решение

Для построения дальнейшего хода лучей в собирающей линзе необходимо использовать основные правила построения изображений. Для данной задачи применимы следующие правила:

1. Луч, падающий на линзу параллельно её главной оптической оси, после преломления проходит через задний главный фокус линзы $\text{F}$.

2. Луч, проходящий через оптический центр линзы $\text{O}$, не преломляется и не меняет своего направления.

3. Луч, падающий на линзу и проходящий через её передний главный фокус $\text{F}$, после преломления распространяется параллельно главной оптической оси.

Применим эти правила для каждого из трёх случаев, представленных на рисунке.

Первый случай

В первом случае луч падает на линзу параллельно главной оптической оси. Согласно правилу №1, после преломления в линзе этот луч должен пройти через её задний фокус $\text{F}$.

Ответ: После преломления в линзе луч пройдет через задний фокус.

Второй случай

Во втором случае луч проходит через оптический центр линзы $\text{O}$. Согласно правилу №2, такой луч не меняет своего направления после прохождения через линзу. Его нужно просто продлить.

Ответ: После прохождения через линзу луч не изменит своего направления.

Третий случай

В третьем случае луч проходит через передний фокус линзы $\text{F}$. Согласно правилу №3, после преломления в линзе он будет распространяться параллельно главной оптической оси.

Ответ: После преломления в линзе луч пойдет параллельно главной оптической оси.
