Номер 28.16, страница 143 - гдз по физике 8 класс задачник Генденштейн, Кирик

Оптические явления. 28. Линзы - номер 28.16, страница 143.

Условие.

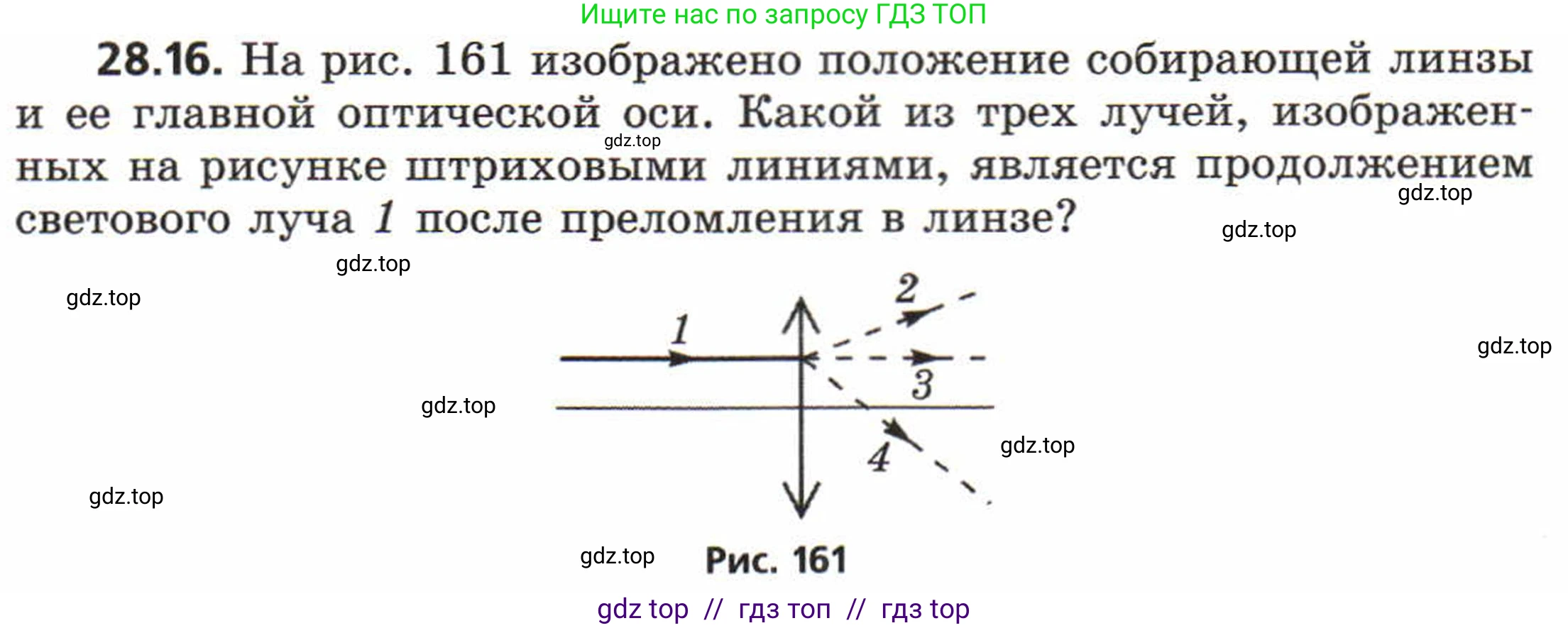

28.16. На рис. 161 изображено положение собирающей линзы и ее главной оптической оси. Какой из трех лучей, изображенных на рисунке штриховыми линиями, является продолжением светового луча 1 после преломления в линзе?

Рис. 161

Решение.

Решение

На рисунке изображена собирающая линза, на которую падает световой луч 1. Луч 1 направлен параллельно главной оптической оси линзы.

Согласно основному свойству собирающей линзы, все лучи, падающие на нее параллельно главной оптической оси, после преломления собираются в одной точке, называемой главным фокусом, которая лежит на главной оптической оси за линзой.

Проанализируем ход предложенных лучей:

Луч 2: после линзы отклоняется вверх, удаляясь от главной оптической оси. Такое преломление характерно для рассеивающей линзы.

Луч 3: проходит через линзу без преломления, сохраняя свое первоначальное направление. В тонкой линзе так проходит только луч, идущий через ее оптический центр. Луч 1 не проходит через оптический центр.

Луч 4: после преломления в линзе отклоняется к главной оптической оси. Это полностью соответствует свойству собирающей линзы — она собирает параллельные лучи. Точка, где луч 4 пересечет главную оптическую ось, и будет главным фокусом линзы.

Таким образом, продолжением светового луча 1 после преломления в собирающей линзе является луч 4.

Ответ: луч 4.
