Номер 28.17, страница 143 - гдз по физике 8 класс задачник Генденштейн, Кирик

Оптические явления. 28. Линзы - номер 28.17, страница 143.

Условие.

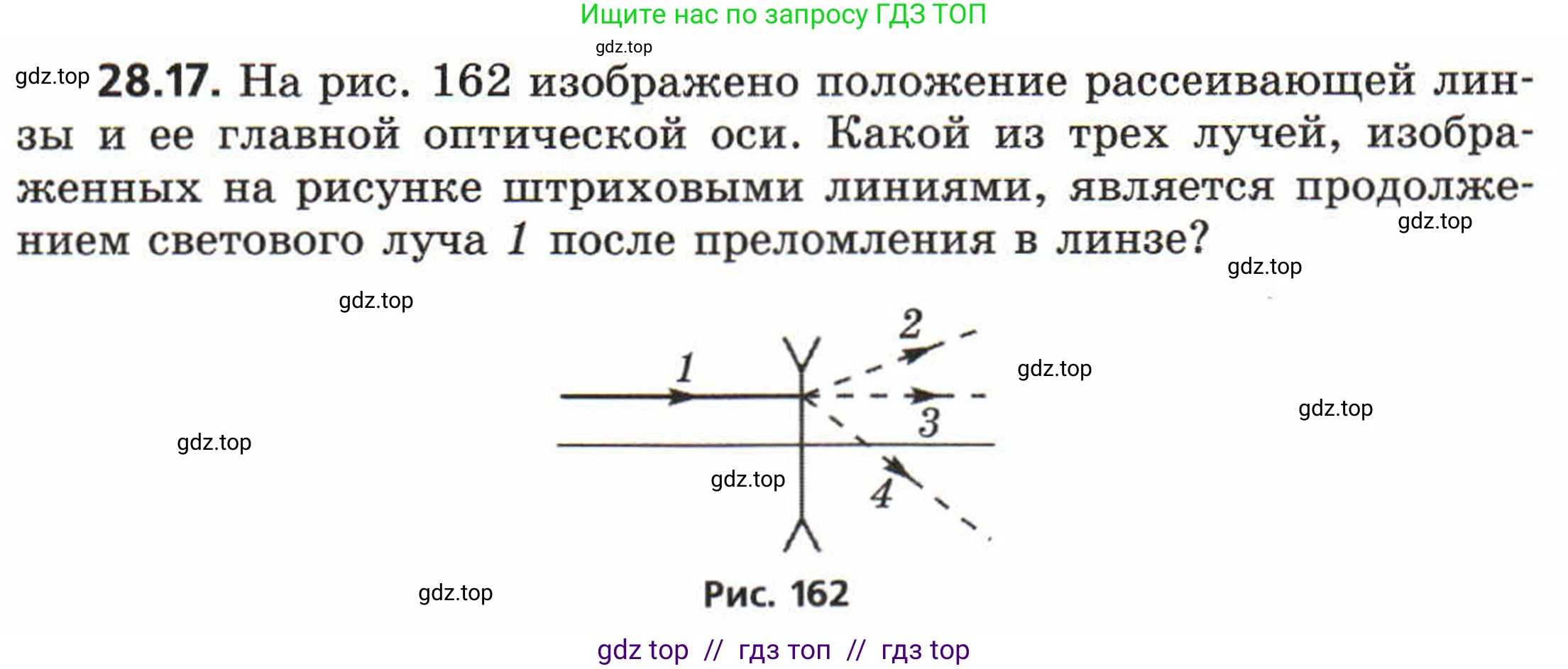

28.17. На рис. 162 изображено положение рассеивающей линзы и ее главной оптической оси. Какой из трех лучей, изображенных на рисунке штриховыми линиями, является продолжением светового луча 1 после преломления в линзе?

Рис. 162

Решение.

Решение

На рисунке изображена рассеивающая линза. Луч 1 падает на эту линзу параллельно её главной оптической оси. Рассеивающая линза преобразует параллельный пучок света в расходящийся.

Согласно правилу построения изображений в тонких линзах, луч, падающий на рассеивающую линзу параллельно главной оптической оси, после преломления в ней будет распространяться так, как будто он вышел из её мнимого фокуса, расположенного с той же стороны от линзы, что и источник света. Это означает, что преломленный луч должен отклоняться от главной оптической оси.

Рассмотрим каждый из предложенных лучей:

Лучу 3 соответствует ситуация, когда луч проходит сквозь линзу без преломления. Это возможно только для луча, который проходит через оптический центр линзы. Луч 1 не проходит через оптический центр, следовательно, этот вариант неверный.

Луч 4 после преломления отклоняется к главной оптической оси. Такое поведение света характерно для собирающей линзы, а не для рассеивающей. Следовательно, этот вариант также неверный.

Луч 2 после преломления отклоняется от главной оптической оси. Если продлить луч 2 в обратном направлении (влево), его продолжение пересечет главную оптическую ось в точке, которая является мнимым фокусом рассеивающей линзы. Такое поведение полностью соответствует свойствам рассеивающей линзы.

Таким образом, луч 2 является правильным продолжением светового луча 1 после преломления в линзе.

Ответ: Луч 2.
