Часть 2. Глава 6. Электрические явления. Параграф 42. Конденсаторы. Энергия электрического поля конденсатора - номер 1, страница 29.

Условие.

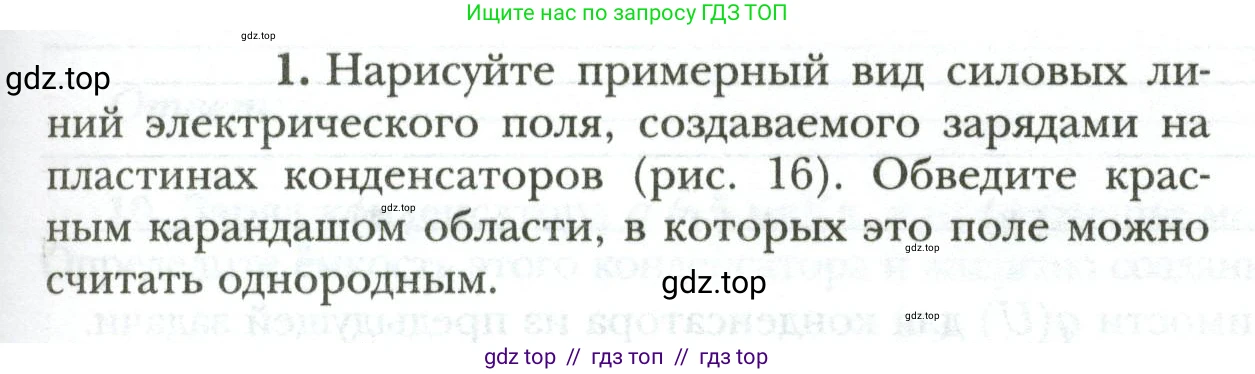

1. Нарисуйте примерный вид силовых линий электрического поля, создаваемого зарядами на пластинах конденсаторов (рис. 16). Обведите красным карандашом области, в которых это поле можно считать однородным.

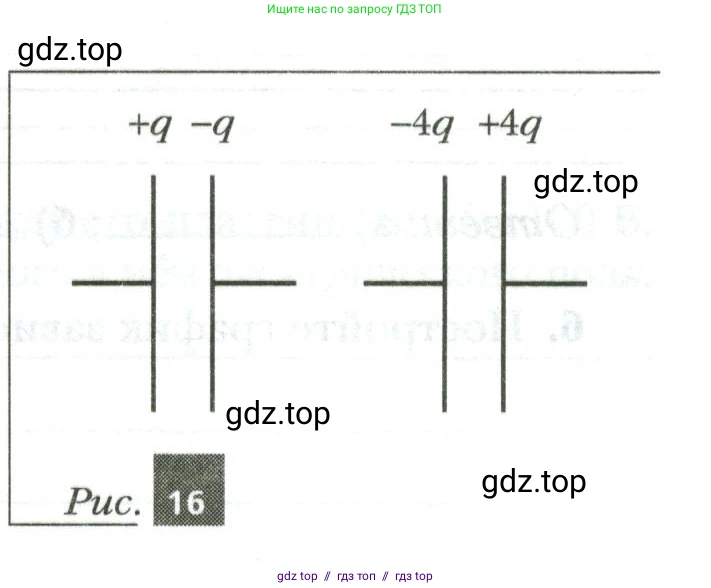

Рис. 16

Решение.

Силовые линии электрического поля – это линии, касательные к которым в каждой точке совпадают по направлению с вектором напряженности электрического поля $\vec{E}$. Силовые линии всегда начинаются на положительных зарядах и заканчиваются на отрицательных. Густота силовых линий пропорциональна модулю напряженности электрического поля: чем сильнее поле, тем гуще расположены линии.

Для конденсаторов, изображенных на рисунке, картина силовых линий будет следующей:
1. Левый конденсатор (заряды $+q$ и $-q$): Силовые линии направлены от левой положительно заряженной пластины к правой отрицательно заряженной.
2. Правый конденсатор (заряды $-4q$ и $+4q$): Силовые линии направлены от правой положительно заряженной пластины к левой отрицательно заряженной. Так как модуль заряда на пластинах в 4 раза больше, то и напряженность поля между ними (при прочих равных условиях) будет в 4 раза больше. Это изображается большей густотой силовых линий.

Электрическое поле можно считать однородным в центральной области между пластинами, вдали от их краев. В этой области силовые линии параллельны друг другу и перпендикулярны пластинам. У краев пластин поле становится неоднородным (так называемый "краевой эффект"), и силовые линии искривляются.

Примерный вид силовых линий электрического поля и области однородного поля (обведены красным) показаны на рисунке:

Ответ: Рисунок выше демонстрирует примерный вид силовых линий и выделенные красным области однородного поля для заданных конденсаторов. В левом конденсаторе поле направлено вправо, в правом — влево, при этом поле правого конденсатора в 4 раза сильнее, что показано большей густотой силовых линий.
