Часть 2. Глава 7. Постоянный электрический ток. Параграф 49. Последовательное соединение проводников - номер 2, страница 48.

Условие.

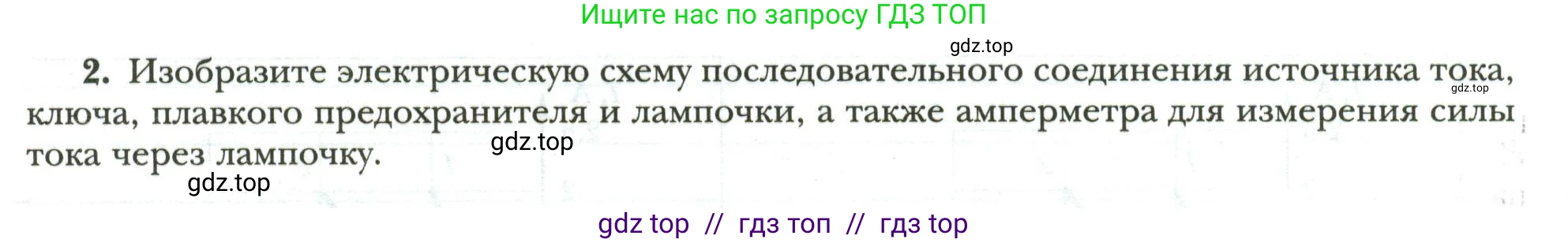

2. Изобразите электрическую схему последовательного соединения источника тока, ключа, плавкого предохранителя и лампочки, а также амперметра для измерения силы тока через лампочку.

Решение.

Решение

Для того чтобы изобразить требуемую электрическую схему, необходимо соединить все элементы последовательно. Последовательное соединение означает, что все компоненты цепи включаются друг за другом, образуя один-единственный путь для электрического тока. При таком соединении сила тока одинакова во всех участках цепи.

Амперметр — это прибор для измерения силы тока, и он всегда включается в цепь последовательно с тем участком, на котором производится измерение. Поскольку в данной задаче вся цепь является последовательной, амперметр можно разместить в любом месте этого контура для измерения тока через лампочку (и через любой другой элемент).

На схеме используются следующие условные обозначения для элементов:

• Источник тока: две параллельные линии разной длины. Длинная линия обозначает положительный полюс (+), а короткая — отрицательный (-).
• Ключ: разрыв в цепи с подвижным контактом, который может замыкать или размыкать цепь.
• Плавкий предохранитель: прямоугольник, через который проходит проводник.
• Лампочка: окружность с крестом внутри.
• Амперметр: окружность с буквой «А» внутри.

Ниже представлена принципиальная электрическая схема, соответствующая условиям задачи.

Ответ:

Электрическая схема, на которой последовательно соединены источник тока, ключ, плавкий предохранитель, лампочка и амперметр, представлена на рисунке выше. Все элементы включены в один общий контур, что обеспечивает их последовательное соединение. Амперметр, включенный в эту же цепь, будет измерять общую силу тока, протекающего через лампочку.
