Номер 1, страница 47, часть 2 - гдз по физике 8 класс рабочая тетрадь Грачев, Погожев

Часть 2. Глава 7. Постоянный электрический ток. Параграф 49. Последовательное соединение проводников - номер 1, страница 47.

Условие.

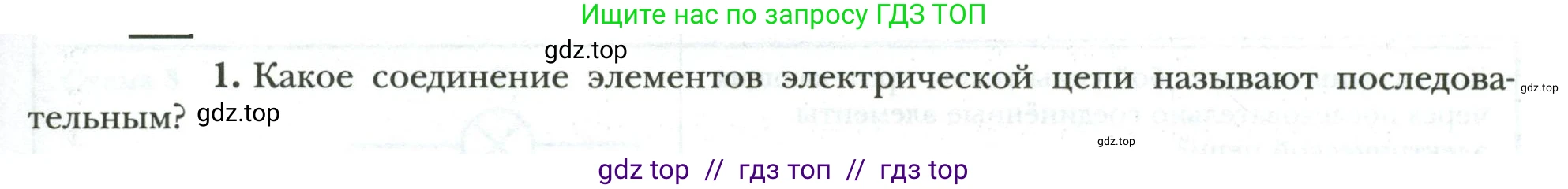

1. Какое соединение элементов электрической цепи называют последовательным?

Решение.

1. Последовательным соединением элементов электрической цепи называют такое их включение, при котором все элементы располагаются друг за другом, образуя единый, неразветвленный контур. Это означает, что конец одного элемента соединяется с началом следующего, и так далее. В результате для электрического тока существует только один возможный путь.

Для последовательного соединения справедливы следующие основные закономерности:

1. Сила тока во всех элементах цепи одинакова, поскольку в цепи нет узлов (точек разветвления), где ток мог бы разделиться:
$I_{общ} = I_1 = I_2 = ... = I_n$,
где $I_{общ}$ – общая сила тока в цепи, а $I_1, I_2, ..., I_n$ – сила тока на отдельных элементах.

2. Общее напряжение на всём участке с последовательным соединением равно сумме напряжений на каждом из его элементов:
$U_{общ} = U_1 + U_2 + ... + U_n$,
где $U_{общ}$ – общее напряжение, а $U_1, U_2, ..., U_n$ – падение напряжения на каждом элементе.

3. Общее (эквивалентное) сопротивление цепи равно сумме сопротивлений всех последовательно соединенных элементов:
$R_{общ} = R_1 + R_2 + ... + R_n$,
где $R_{общ}$ – общее сопротивление, а $R_1, R_2, ..., R_n$ – сопротивления отдельных элементов.

Недостатком последовательного соединения является то, что при выходе из строя (обрыве) одного из элементов вся цепь размыкается, и ток в ней прекращается. Классическим примером является старая ёлочная гирлянда, где при перегорании одной лампочки гаснут все остальные.

Ответ: Последовательным называют такое соединение элементов электрической цепи, при котором они расположены друг за другом, образуя один неразветвленный путь, вследствие чего через каждый элемент протекает один и тот же электрический ток.
