Задачи и упражнения - номер 188, страница 285.

Условие.

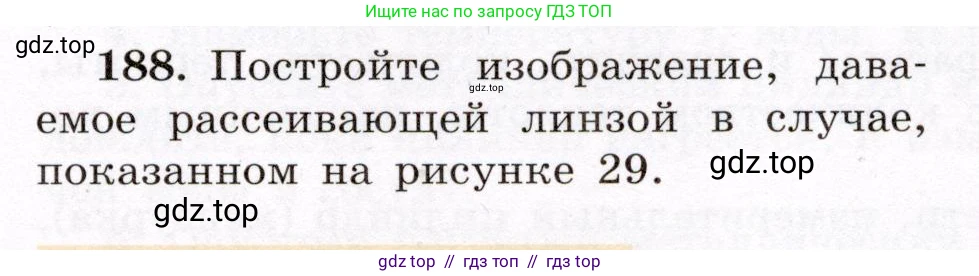

188. Постройте изображение, даваемое рассеивающей линзой в случае, показанном на рисунке 29.

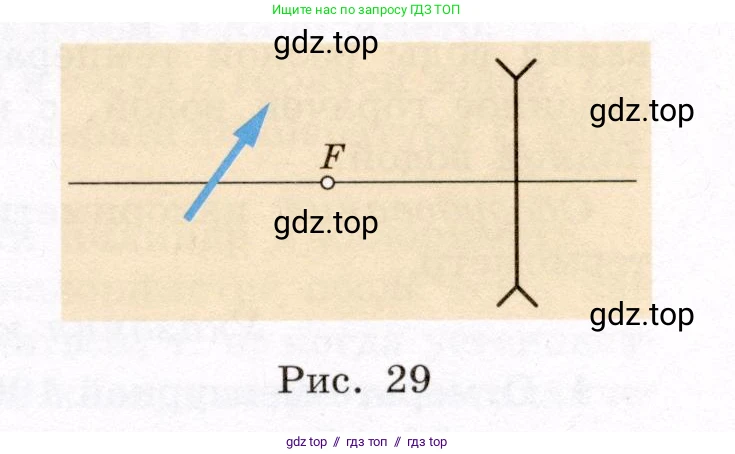

Рис. 29

Решение.

Решение

Для построения изображения предмета (стрелки) в рассеивающей линзе необходимо построить изображение его верхней точки (острия). Изображение нижней точки, лежащей на главной оптической оси, также будет лежать на оси, под изображением верхней точки.

Для построения изображения острия стрелки проведем два луча, ход которых известен. Первый луч пустим из острия стрелки параллельно главной оптической оси. После прохождения через рассеивающую линзу он пойдет так, что его продолжение, проведенное в обратную сторону (к предмету), пройдет через мнимый фокус F линзы.

Второй луч пустим из той же точки (острия стрелки) через оптический центр линзы. Этот луч проходит через линзу, не преломляясь и не меняя своего направления.

Сами преломленные лучи после линзы являются расходящимися. Чтобы найти изображение, нужно найти точку пересечения их продолжений. Пересечение продолжения первого преломленного луча и второго луча (который не преломился) даст нам положение мнимого изображения острия стрелки. Эта точка будет находиться с той же стороны линзы, что и предмет.

Опустив перпендикуляр из полученной точки изображения острия на главную оптическую ось, мы найдем изображение основания стрелки. Соединив эти две точки, получим полное изображение предмета.

Полученное изображение будет мнимым (так как образовано пересечением продолжений лучей), прямым (неперевернутым) и уменьшенным по сравнению с предметом. Оно всегда располагается между линзой и ее мнимым фокусом F.

Ответ: Изображение, даваемое рассеивающей линзой, строится с помощью двух лучей, выходящих из верхней точки предмета: луча, параллельного главной оптической оси (после преломления его продолжение проходит через мнимый фокус F), и луча, проходящего через оптический центр линзы (не преломляется). Точка пересечения продолжения первого луча и второго луча дает изображение верхней точки. В результате получается мнимое, прямое, уменьшенное изображение, расположенное между линзой и мнимым фокусом F.
