Условие.

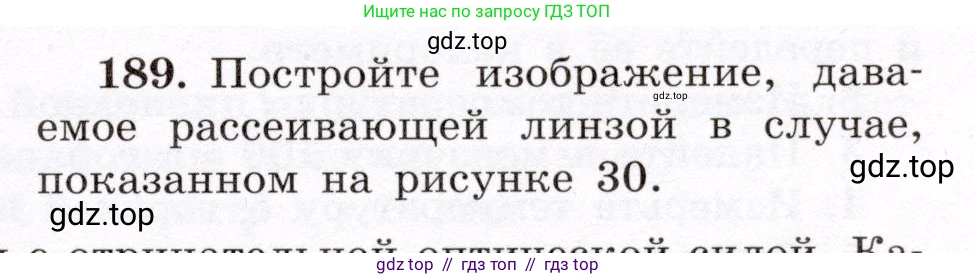

189. Постройте изображение, даваемое рассеивающей линзой в случае, показанном на рисунке 30.

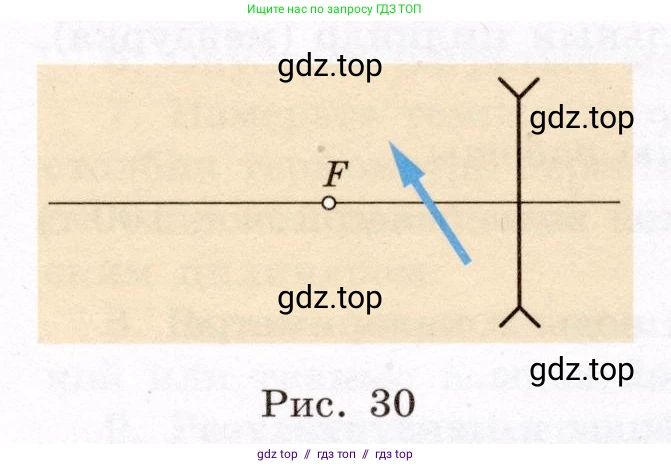

Рис. 30

Решение.

Решение

Для построения изображения предмета (стрелки), даваемого рассеивающей линзой, необходимо построить ход двух характерных лучей, выходящих из наконечника стрелки. Основание стрелки находится на главной оптической оси.

1. Первый луч, исходящий из наконечника стрелки, направим параллельно главной оптической оси до линзы. После преломления в рассеивающей линзе этот луч пойдет таким образом, что его продолжение, проведенное в обратную сторону (в сторону предмета), пройдет через мнимый фокус F линзы.

2. Второй луч направим из наконечника стрелки через оптический центр линзы. Этот луч не претерпевает преломления и проходит через линзу, не изменяя своего направления.

3. Точка, в которой пересекаются продолжение первого преломленного луча и второй (непреломленный) луч, является изображением наконечника стрелки. Так как изображение образуется на пересечении продолжения луча, а не самих лучей, оно является мнимым.

4. Чтобы получить полное изображение стрелки, опустим из полученной точки изображения наконечника перпендикуляр на главную оптическую ось. Это и будет изображение всей стрелки.

Полученное изображение будет обладать следующими характеристиками:

• Мнимое – так как оно образовано пересечением продолжений преломленных лучей.

• Прямое – изображение не перевернуто относительно предмета.

• Уменьшенное – его размеры меньше размеров предмета.

• Расположено с той же стороны от линзы, что и предмет, между фокусом и линзой.

Ответ: В результате построения получается мнимое, прямое и уменьшенное изображение предмета, расположенное между главным фокусом и линзой с той же стороны, где находится сам предмет.
