Глава 2. Электрические явления. Самостоятельные работы. СР-43. Реостаты. Вариант 2 - номер 3, страница 53.

Условие.

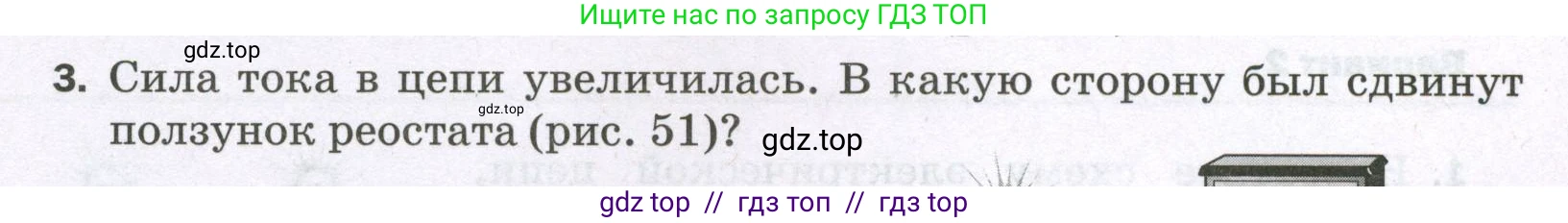

3. Сила тока в цепи увеличилась. В какую сторону был сдвинут ползунок реостата (рис. 51)?

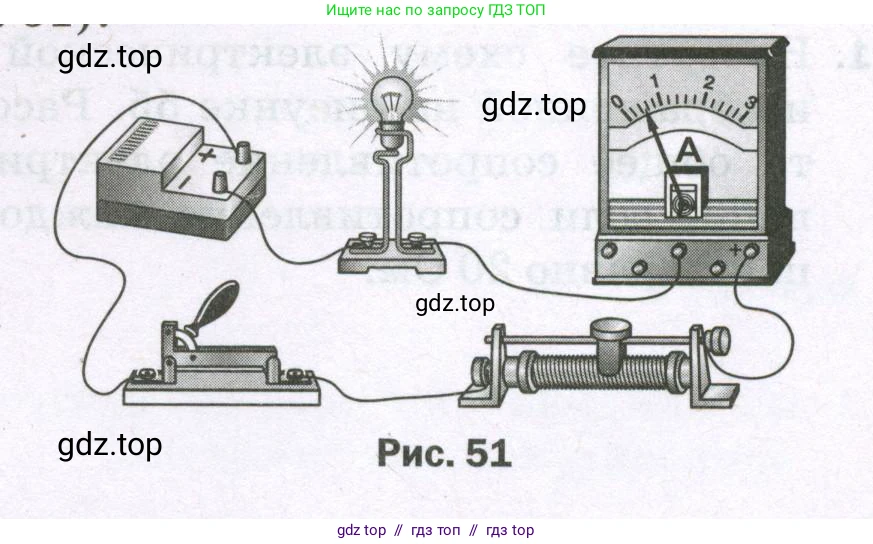

Рис. 51

Решение.

Решение

Сила тока $\text{I}$ в электрической цепи, согласно закону Ома, обратно пропорциональна полному сопротивлению цепи $\text{R}$ при постоянном напряжении источника $\text{U}$:

$I = \frac{U}{R}$

Из условия задачи известно, что сила тока в цепи увеличилась. Исходя из формулы, это могло произойти только в том случае, если общее сопротивление цепи уменьшилось.

Общее сопротивление цепи состоит из сопротивления лампочки и сопротивления той части реостата, которая включена в цепь. Сопротивление лампочки можно считать постоянным. Следовательно, для увеличения силы тока необходимо было уменьшить сопротивление реостата.

Сопротивление проволочной обмотки реостата прямо пропорционально ее длине. На рисунке видно, что ток в реостат входит через левую клемму, а выходит через ползунок. Это означает, что в цепь включена часть обмотки от левого конца до ползунка. Чтобы уменьшить сопротивление, нужно уменьшить длину этой части обмотки. Для этого необходимо сдвинуть ползунок реостата влево, по направлению к левой клемме.

Ответ: Ползунок реостата был сдвинут влево.
