Глава 2. Электрические явления. Самостоятельные работы. СР-43. Реостаты. Вариант 1 - номер 2, страница 53.

Условие.

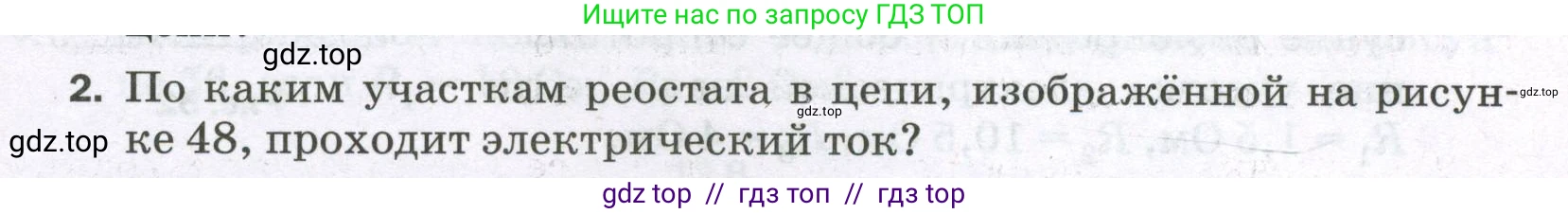

2. По каким участкам реостата в цепи, изображённой на рисунке 48, проходит электрический ток?

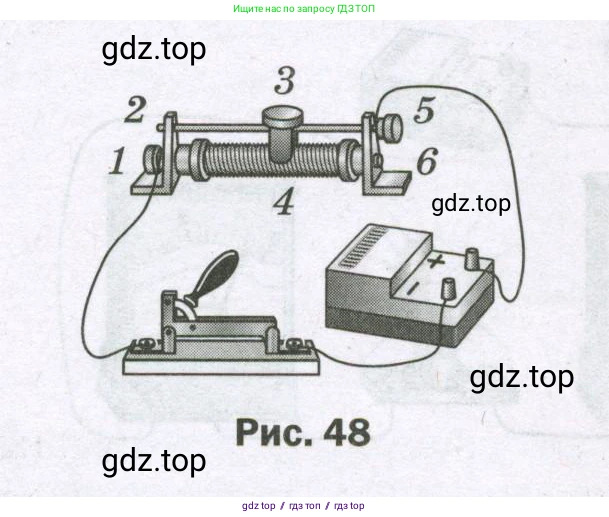

Рис. 48

Решение.

Решение

Электрический ток в цепи, изображенной на рисунке, течет от положительного полюса источника, проходит через замкнутый ключ и поступает на реостат через его нижнюю левую клемму (1). От клеммы 1 ток идет по виткам проволочной обмотки (4) до того места, где ее касается подвижный контакт — ползунок (3). С ползунка (3) ток переходит на металлический стержень (2), расположенный над обмоткой. Далее ток движется по стержню (2) к верхней правой клемме (5). Через клемму (5) ток выходит из реостата и возвращается к отрицательному полюсу источника. Таким образом, часть обмотки (4), находящаяся правее ползунка (3), и нижняя правая клемма (6) в данной схеме подключения не задействованы, и электрический ток через них не проходит.

Ответ: электрический ток проходит по следующим участкам реостата: клемма 1, часть обмотки 4 (от левого края до ползунка), ползунок 3, металлический стержень 2 и клемма 5.
