Глава 2. Электрические явления. Самостоятельные работы. СР-44. Последовательное соединение проводников. Вариант 1 - номер 2, страница 54.

Условие.

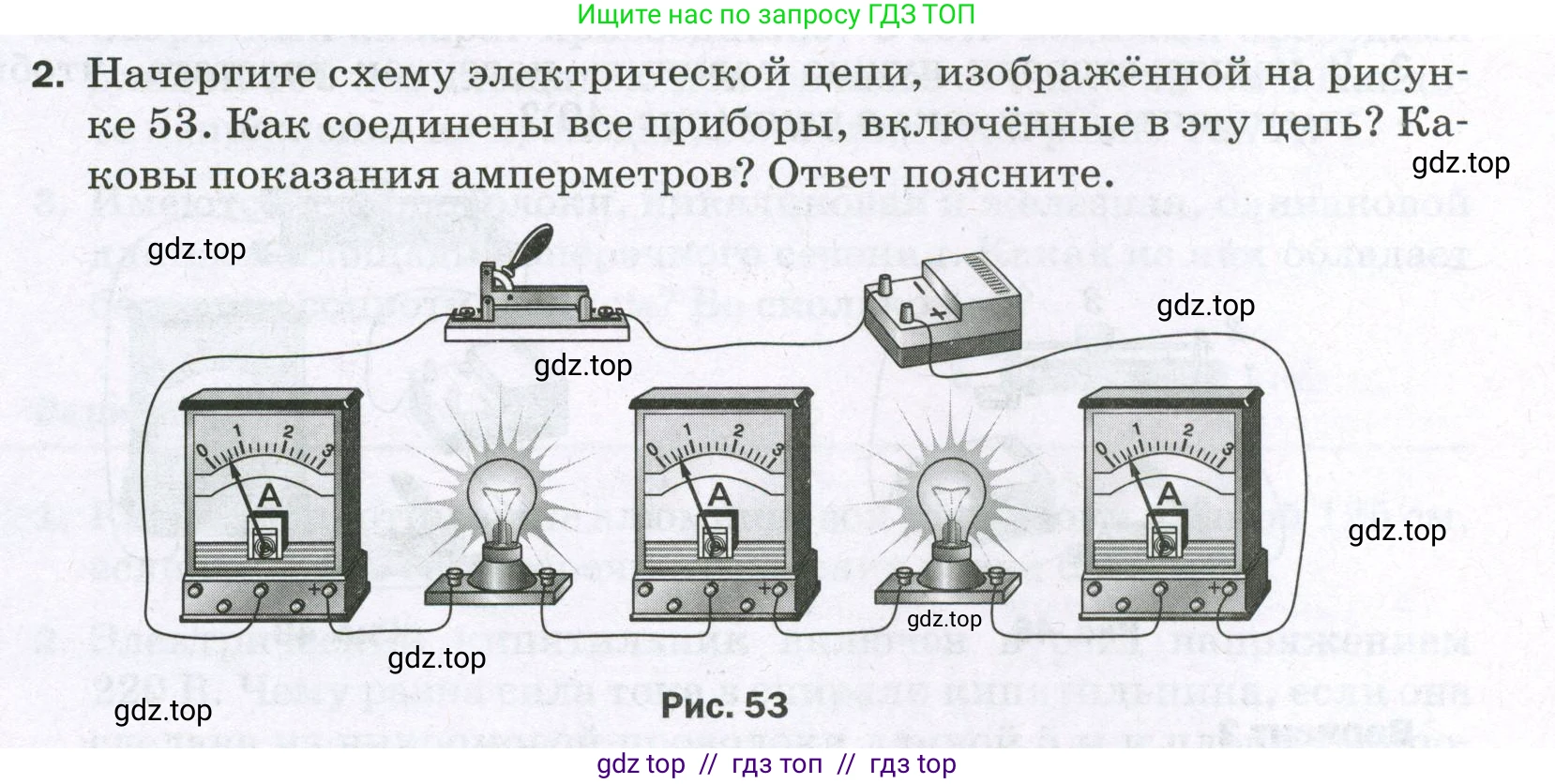

2. Начертите схему электрической цепи, изображённой на рисунке 53. Как соединены все приборы, включённые в эту цепь? Каковы показания амперметров? Ответ поясните.

Рис. 53

Решение.

Начертите схему электрической цепи, изображённой на рисунке 53.

Электрическая цепь состоит из последовательно соединенных источника тока, ключа, первого амперметра, первой лампочки, второго амперметра, второй лампочки и третьего амперметра. Принципиальная схема данной цепи выглядит следующим образом:

Ответ: Принципиальная электрическая схема изображена выше.

Как соединены все приборы, включённые в эту цепь?

В данной электрической цепи все приборы (источник тока, ключ, три амперметра и две лампочки) соединены последовательно. Это означает, что конец одного прибора соединен с началом следующего, образуя единый неразветвленный контур для прохождения электрического тока.

Ответ: Все приборы в цепи соединены последовательно.

Каковы показания амперметров? Ответ поясните.

Дано:

Количество делений между метками «0» и «1» на шкале амперметра, $N = 10$

Количество делений, на которое отклонилась стрелка, $n = 5$

Найти:

Показания амперметров $I_1, I_2, I_3$

Решение:

1. Определим цену деления шкалы амперметра. Для этого разделим значение, соответствующее ближайшей к нулю оцифрованной метке (1 А), на количество делений до этой метки:

$c = \frac{1 \text{ А}}{N} = \frac{1 \text{ А}}{10} = 0.1 \text{ А/дел.}$

2. Определим показание одного амперметра. Для этого умножим цену деления на количество делений, которое показывает стрелка прибора:

$I = n \cdot c = 5 \cdot 0.1 \text{ А} = 0.5 \text{ А}$

3. Все элементы в цепи соединены последовательно. Согласно законам постоянного тока, при последовательном соединении сила тока одинакова во всех участках цепи. Амперметры измеряют силу тока в тех точках, где они установлены. Поскольку ток в цепи не разветвляется, он имеет одно и то же значение везде. Таким образом, все три амперметра покажут одинаковое значение силы тока.

$I_{общ} = I_1 = I_2 = I_3 = 0.5 \text{ А}$

Ответ: Показания всех амперметров одинаковы и равны 0.5 А. Это объясняется тем, что при последовательном соединении, которое использовано в данной цепи, сила тока во всех ее участках одинакова.
