Номер 1, страница 54 - гдз по физике 8 класс самостоятельные и контрольные работы Марон, Марон

Глава 2. Электрические явления. Самостоятельные работы. СР-44. Последовательное соединение проводников. Вариант 2 - номер 1, страница 54.

Условие.

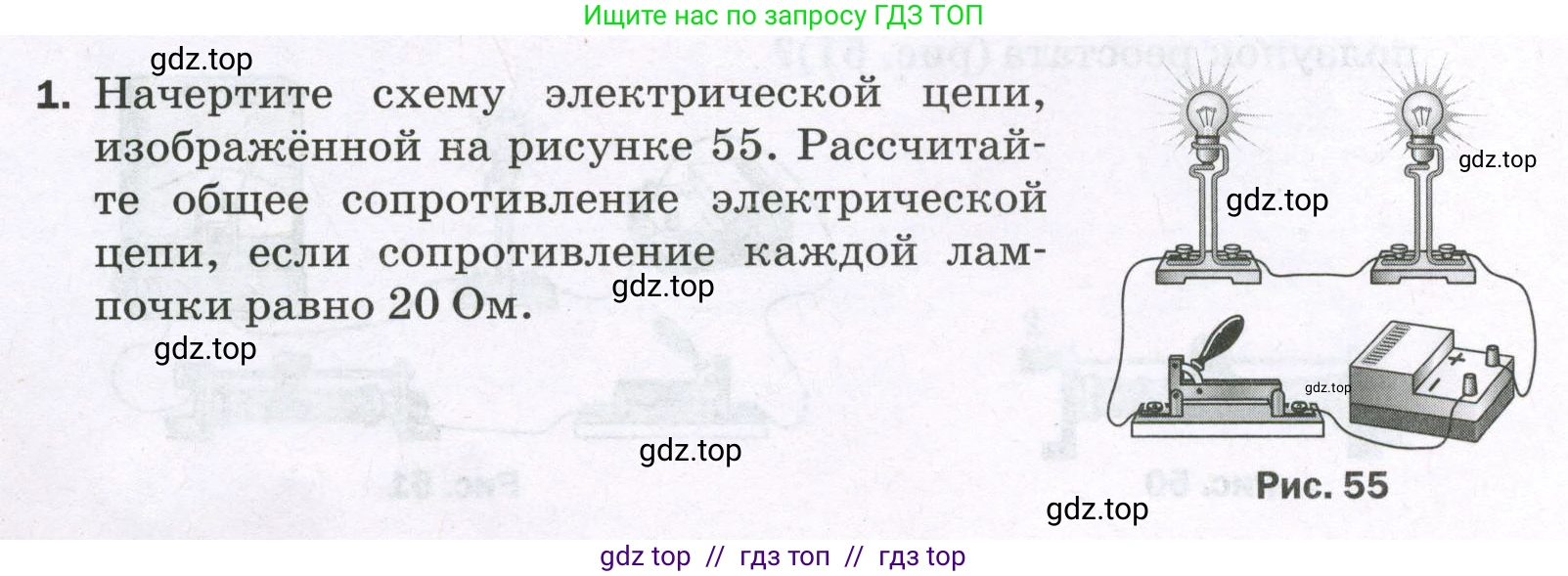

1. Начертите схему электрической цепи, изображённой на рисунке 55. Рассчитайте общее сопротивление электрической цепи, если сопротивление каждой лампочки равно $20 Ом$.

Рис. 55

Решение.

Начертите схему электрической цепи, изображённой на рисунке 55.

На рисунке изображена электрическая цепь, состоящая из источника тока, выключателя и двух лампочек. Все элементы соединены последовательно, то есть ток последовательно проходит через каждый элемент. Схема данной электрической цепи выглядит следующим образом:

Рассчитайте общее сопротивление электрической цепи, если сопротивление каждой лампочки равно 20 Ом.

Дано:

Сопротивление первой лампочки: $R_1 = 20 \text{ Ом}$
Сопротивление второй лампочки: $R_2 = 20 \text{ Ом}$
Данные приведены в системе СИ.

Найти:

Общее сопротивление цепи: $R_{общ}$

Решение:

Лампочки в цепи соединены последовательно. При последовательном соединении проводников общее сопротивление цепи равно сумме сопротивлений всех её элементов. Формула для расчета:
$R_{общ} = R_1 + R_2$
Подставим значения сопротивлений в формулу:
$R_{общ} = 20 \text{ Ом} + 20 \text{ Ом} = 40 \text{ Ом}$

Ответ: 40 Ом.
