Глава 2. Электрические явления. Самостоятельные работы. СР-45. Параллельное соединение проводников. Вариант 2 - номер 1, страница 56.

Условие.

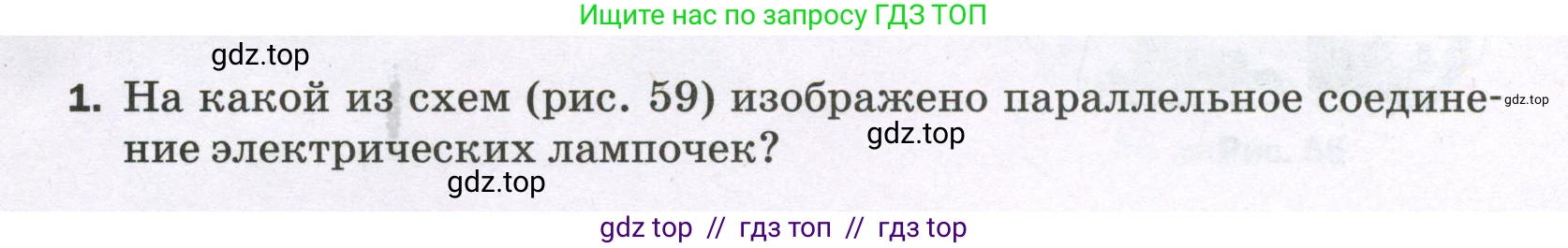

1. На какой из схем (рис. 59) изображено параллельное соединение электрических лампочек?

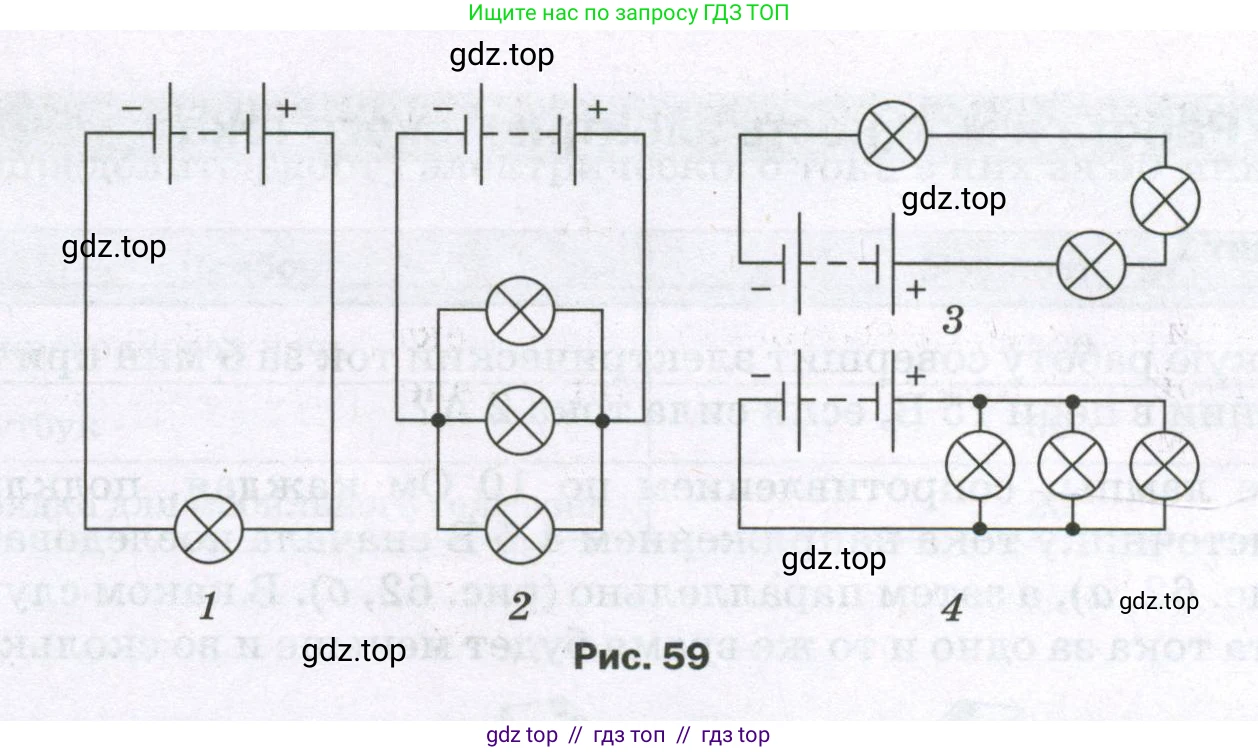

Рис. 59

Решение.

1. Решение

Для ответа на вопрос необходимо проанализировать каждую из предложенных электрических схем и определить тип соединения лампочек.

При параллельном соединении все элементы цепи (в данном случае лампочки) подключаются к одной и той же паре узлов. В результате электрический ток, идущий от источника, разветвляется на несколько путей (по числу элементов), а после прохождения через элементы снова сходится в одном узле. Ключевой особенностью параллельного соединения является то, что напряжение на всех параллельно соединенных элементах одинаково.

Рассмотрим схемы:

Схема 1: На этой схеме изображена простая цепь с одной лампочкой. Так как потребитель только один, здесь не может быть ни последовательного, ни параллельного соединения.

Схема 2: Три лампочки подключены к двум общим точкам (узлам). Ток от источника питания разделяется на три ветви, проходит через каждую лампочку и затем снова соединяется. Это является определением параллельного соединения.

Схема 3: Две лампочки включены в цепь одна за другой, без разветвлений. Весь ток проходит сначала через первую лампочку, а затем через вторую. Такое соединение называется последовательным.

Схема 4: Как и в схеме 2, три лампочки подключены к двум общим точкам. Ток от источника разветвляется, чтобы пройти через каждую из них по отдельности. Это также является параллельным соединением.

Таким образом, параллельное соединение электрических лампочек изображено на схемах 2 и 4.

Ответ: 2 и 4.
