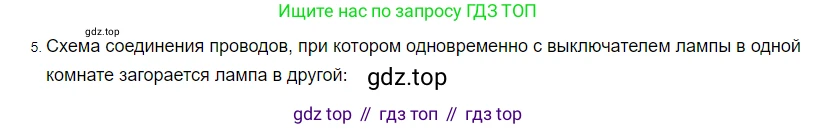

5. Начертите схему такого соединения проводов в вашей квартире, при котором одновременно с выключением лампы в одной комнате загорается лампа в другой.

Для создания электрической цепи, в которой при выключении одной лампы немедленно включается другая, необходимо использовать специальный вид выключателя — переключатель (также известный как проходной выключатель или переключатель на два направления). Этот тип выключателя, в отличие от стандартного, не просто размыкает цепь, а перенаправляет ток с одной линии на другую.

Для построения схемы нам понадобятся две лампы, которые мы обозначим как $L_1$ и $L_2$, и один переключатель. Источником тока служит бытовая электрическая сеть с фазным (L) и нулевым (N) проводами.

Порядок соединения элементов следующий:

1. Нулевой провод (N) от источника питания подводится к одному из контактов каждой лампы ($L_1$ и $L_2$).
2. Фазный провод (L) от источника питания подключается к общему (входному) контакту переключателя.
3. Первый управляемый (выходной) контакт переключателя соединяется проводом со вторым контактом лампы $L_1$.
4. Второй управляемый (выходной) контакт переключателя соединяется проводом со вторым контактом лампы $L_2$.

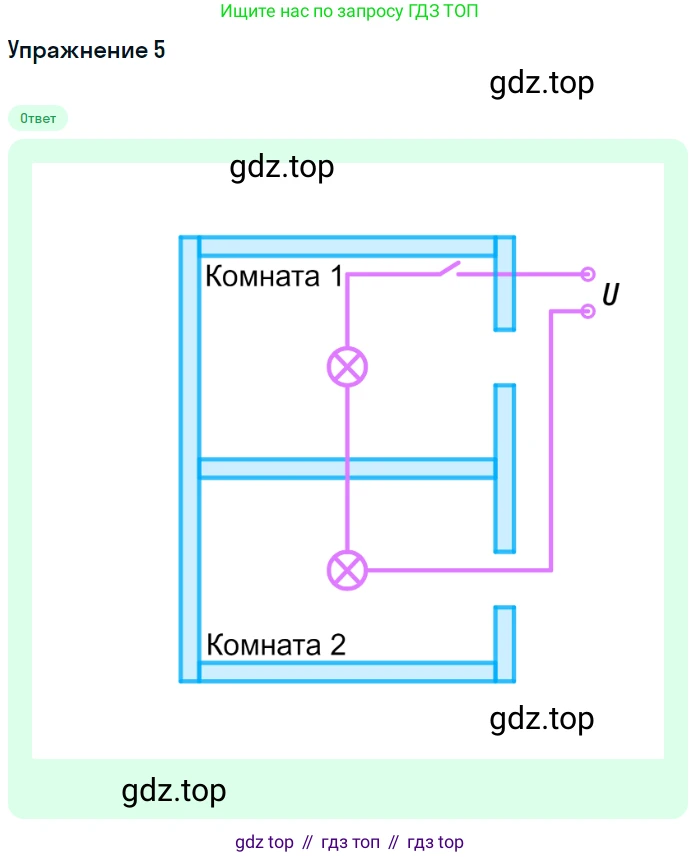

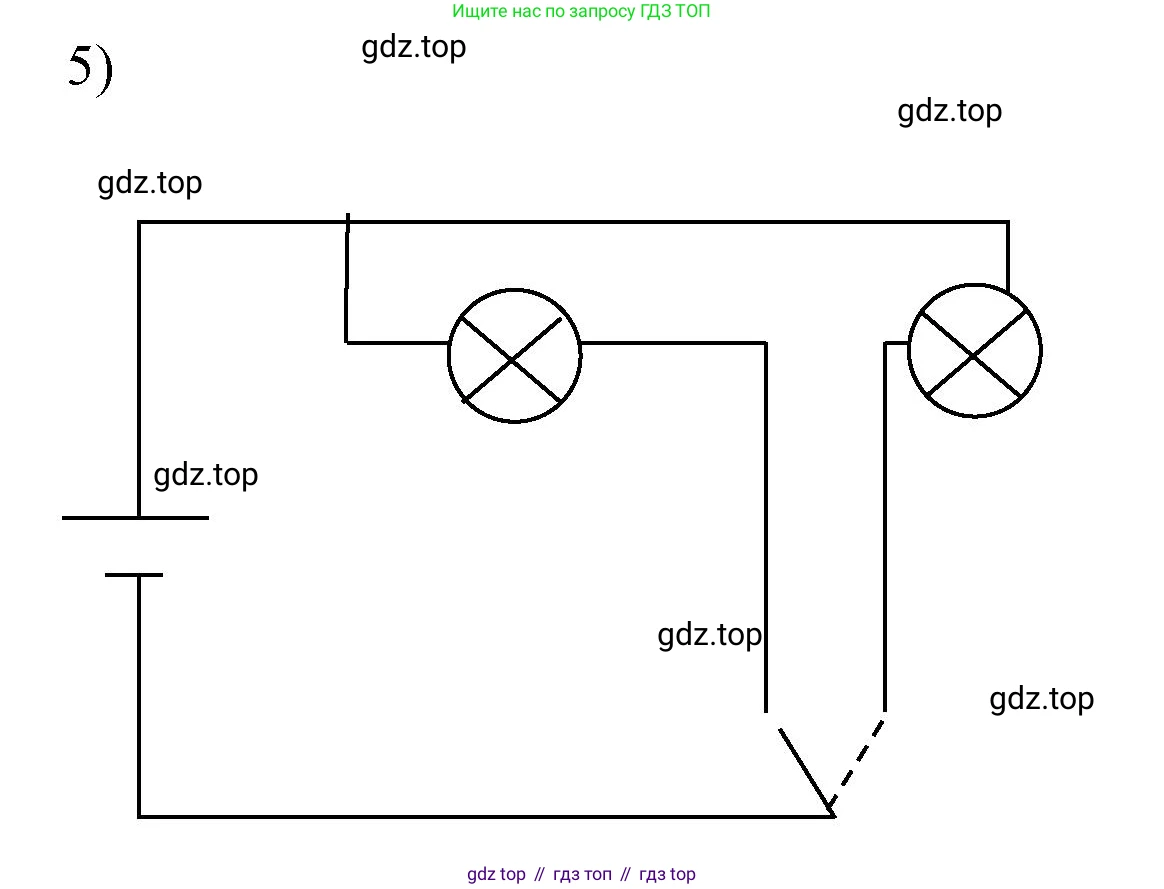

Принципиальная электрическая схема такого соединения представлена на рисунке ниже. Сплошная линия, идущая от центрального контакта переключателя, показывает его текущее положение (включена лампа $L_1$), а пунктирная линия — возможное второе положение (включение лампы $L_2$).

Принцип работы схемы:

• Положение 1 (как на схеме): Фазный провод L через переключатель соединен с лампой $L_1$. Электрическая цепь для $L_1$ замкнута, и она горит. В это же время цепь для лампы $L_2$ разомкнута, и она выключена.
• Положение 2: Когда пользователь меняет положение переключателя, он разрывает контакт с цепью лампы $L_1$ и замыкает контакт с цепью лампы $L_2$. В результате лампа $L_1$ гаснет, а лампа $L_2$ загорается.

Таким образом, данная схема полностью соответствует условию задачи: одно действие (переключение) приводит к одновременному выключению одной лампы и включению другой.

Ответ: Для реализации требуемой схемы необходимо использовать переключатель на два направления. Фазный провод от источника питания подключается к общему контакту переключателя. Два выходных контакта переключателя подключаются к двум разным лампам (каждый к своей). Нулевой провод от источника питания подключается к оставшимся свободным контактам обеих ламп. Принципиальная схема соединения показана в решении.
