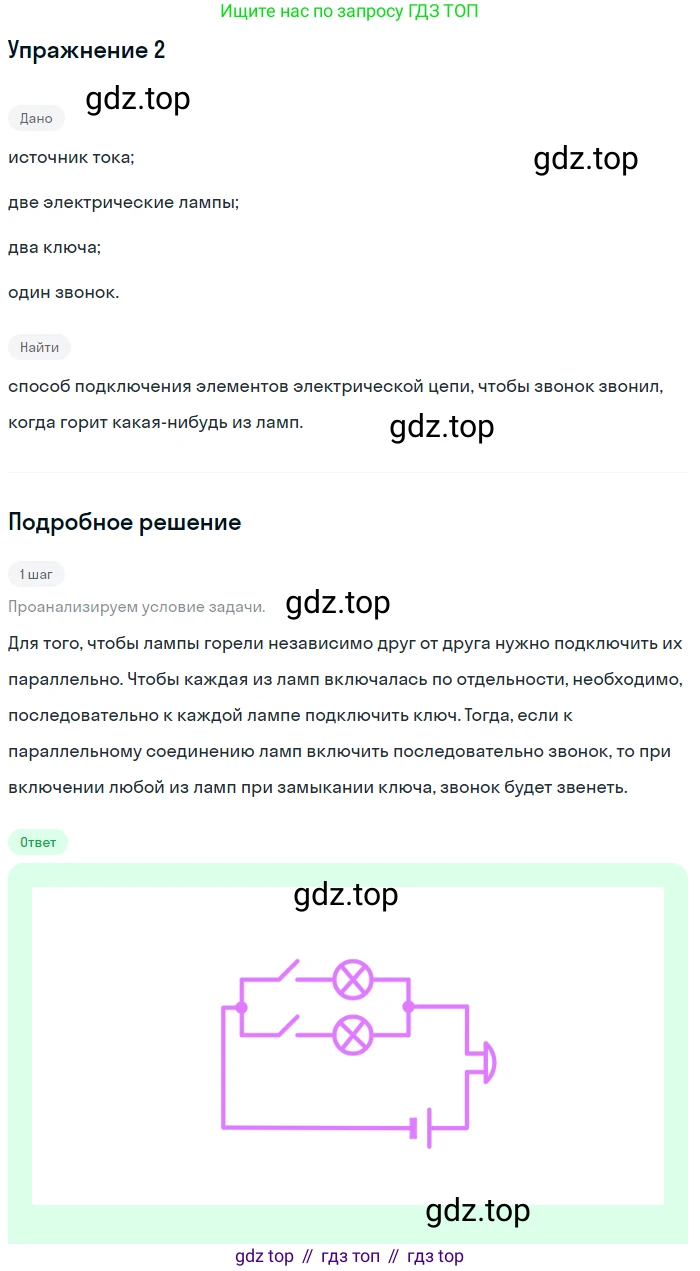

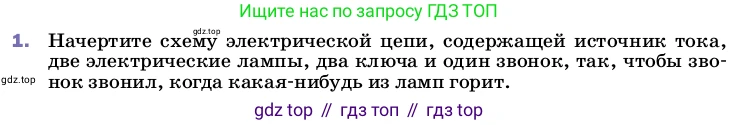

1. Начертите схему электрической цепи, содержащей источник тока, две электрические лампы, два ключа и один звонок, так, чтобы звонок звонил, когда какая-нибудь из ламп горит.

1. Для решения поставленной задачи необходимо спроектировать электрическую цепь, в которой элементы соединены определенным образом для выполнения заданного условия. Условие "звонок звонил, когда какая-нибудь из ламп горит" является ключевым для определения топологии схемы.

Чтобы обеспечить независимое включение каждой из двух ламп, необходимо использовать два ключа, где каждый ключ управляет своей лампой. Для этого лампы и соответствующие им ключи следует расположить в отдельных параллельных ветвях. Таким образом, создаются две ветви: первая содержит последовательно соединенные Ключ 1 и Лампу 1, а вторая — последовательно соединенные Ключ 2 и Лампу 2. Эти две ветви подключаются к источнику тока параллельно.

Звонок должен работать при включении любой из ламп. Это означает, что через звонок должен протекать ток, когда он протекает хотя бы по одной из параллельных ветвей. Для этого звонок следует разместить в неразветвленной части цепи, то есть включить его последовательно с источником тока и всей группой параллельных ветвей. В этом случае, при замыкании любого из ключей, ток от источника сначала пройдет через звонок, заставляя его звучать, а затем потечет через соответствующую ветвь с лампой, зажигая её.

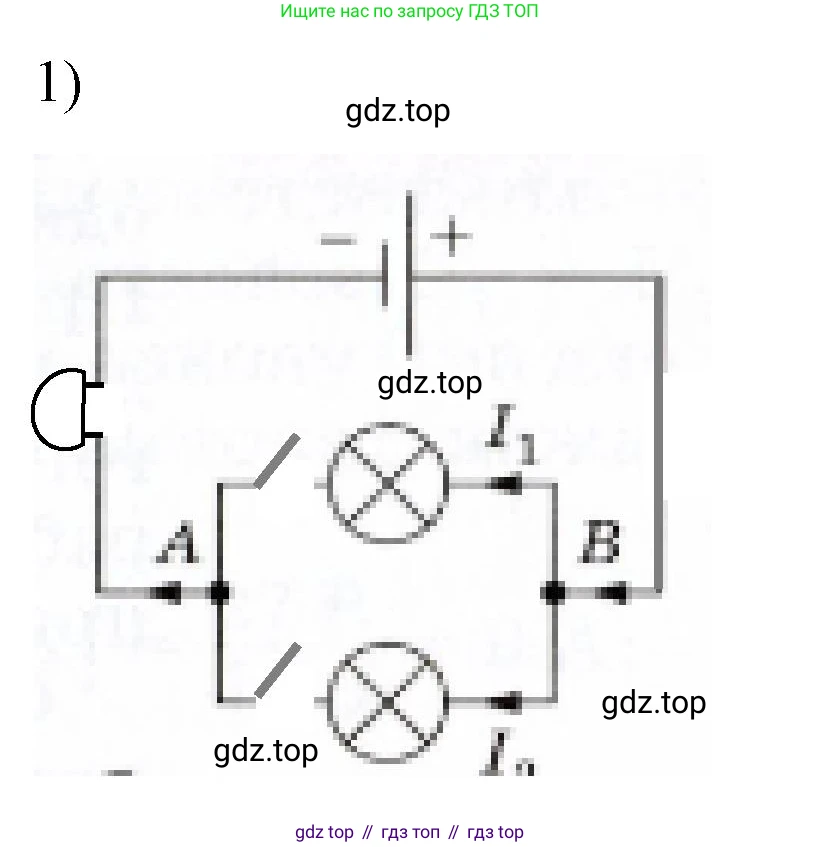

Ниже приведена принципиальная электрическая схема, собранная в соответствии с данными рассуждениями.

Ответ: Схема электрической цепи, удовлетворяющая условиям задачи, изображена на рисунке выше. Звонок соединен последовательно с источником тока и блоком из двух параллельных ветвей. Каждая параллельная ветвь содержит последовательно соединенные ключ и лампу.
