Условие.

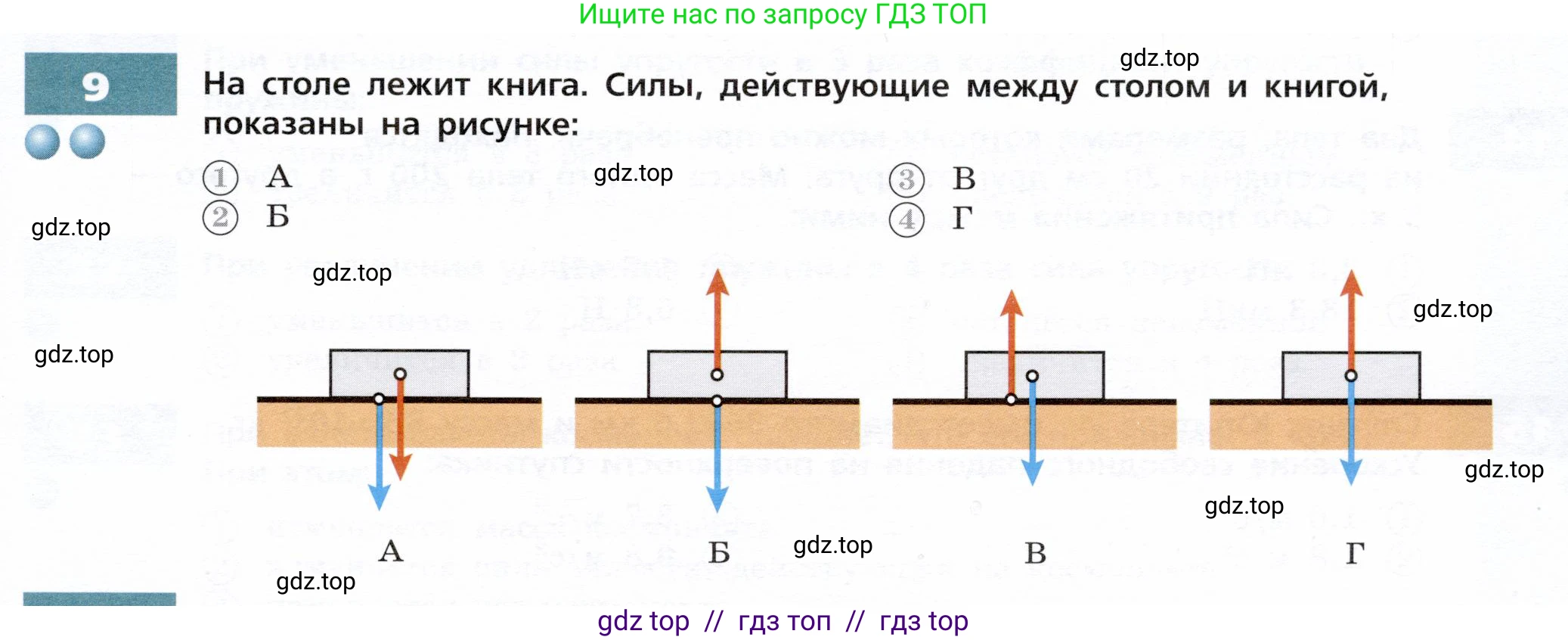

9. На столе лежит книга. Силы, действующие между столом и книгой, показаны на рисунке:

1) А

2) Б

3) В

4) Г

Решение.

Решение

В задаче требуется указать силы, действующие *между* столом и книгой. Согласно третьему закону Ньютона, это пара сил «действие-противодействие». Эти силы равны по модулю, противоположны по направлению и приложены к разным взаимодействующим телам.

Первая сила в этой паре — это сила нормальной реакции опоры $ \vec{N} $, с которой стол действует на книгу. Она приложена к книге и направлена вертикально вверх.

Вторая сила — это сила, с которой книга давит на стол (вес книги), обозначим её $ \vec{P'} $. Она приложена к столу, направлена вертикально вниз и по модулю равна силе $ \vec{N} $. Пара сил $ \vec{N} $ и $ \vec{P'} $ и есть искомые силы взаимодействия между столом и книгой.

Проанализируем предложенные рисунки:

А: Неверно. На рисунке обе силы направлены вниз.

Б: Верно. На рисунке показана сила, действующая на книгу (направлена вверх), и сила, действующая на стол (направлена вниз). Они приложены к разным телам и противоположно направлены. Это правильное изображение сил взаимодействия между столом и книгой.

В: Неверно. Силы приложены некорректно к одной точке на границе тел, в то время как они должны быть приложены к разным телам.

Г: Неверно. На этом рисунке показаны силы, приложенные к *одному* телу — книге: сила тяжести $ m\vec{g} $ (сила притяжения со стороны Земли) и сила реакции опоры $ \vec{N} $ (сила отталкивания со стороны стола). Хотя эти силы уравновешивают друг друга, они не являются парой сил «действие-противодействие» (так как приложены к одному телу и имеют разную природу) и не полностью описывают взаимодействие *между* столом и книгой.

Следовательно, верным является рисунок Б.

Ответ: Б.
