Номер 6, страница 75 - гдз по физике 9 класс тетрадь-тренажёр Артеменков, Белага

VI. Механические колебания и волны. Смотрим и думаем - номер 6, страница 75.

Условие.

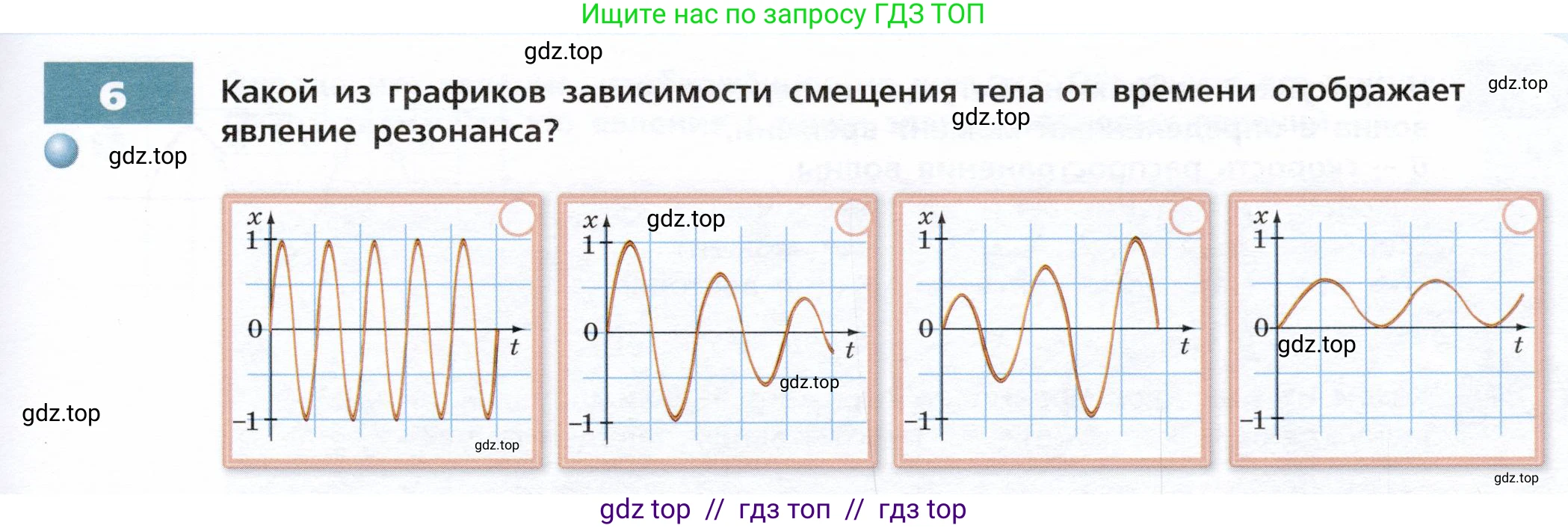

6. Какой из графиков зависимости смещения тела от времени отображает явление резонанса?

Решение.

Решение

Резонанс — это явление резкого возрастания амплитуды вынужденных колебаний, которое наступает при приближении частоты внешней (вынуждающей) силы к частоте собственных колебаний колебательной системы. Графически это выражается в увеличении амплитуды колебаний со временем, пока она не достигнет максимального значения (ограниченного затуханием) или система не разрушится.

Рассмотрим представленные графики зависимости смещения $\text{x}$ от времени $\text{t}$.

На первом графике (верхнем левом) изображены незатухающие колебания с постоянной амплитудой. Это идеализированная модель гармонических колебаний без потерь энергии.

На втором графике (верхнем правом) показаны затухающие колебания. Амплитуда колебаний со временем уменьшается из-за потерь энергии, например, из-за трения.

На третьем графике (нижнем левом) амплитуда колебаний со временем увеличивается. Такое поведение как раз и характерно для явления резонанса. Внешняя сила, действующая с резонансной частотой, постоянно сообщает системе энергию, что и приводит к росту амплитуды.

На четвертом графике (нижнем правом) мы видим колебания с малой и практически постоянной амплитудой. Это могут быть установившиеся вынужденные колебания, но не в условиях резонанса.

Таким образом, именно третий график наглядно демонстрирует явление резонанса.

Ответ: Третий график (нижний левый).
