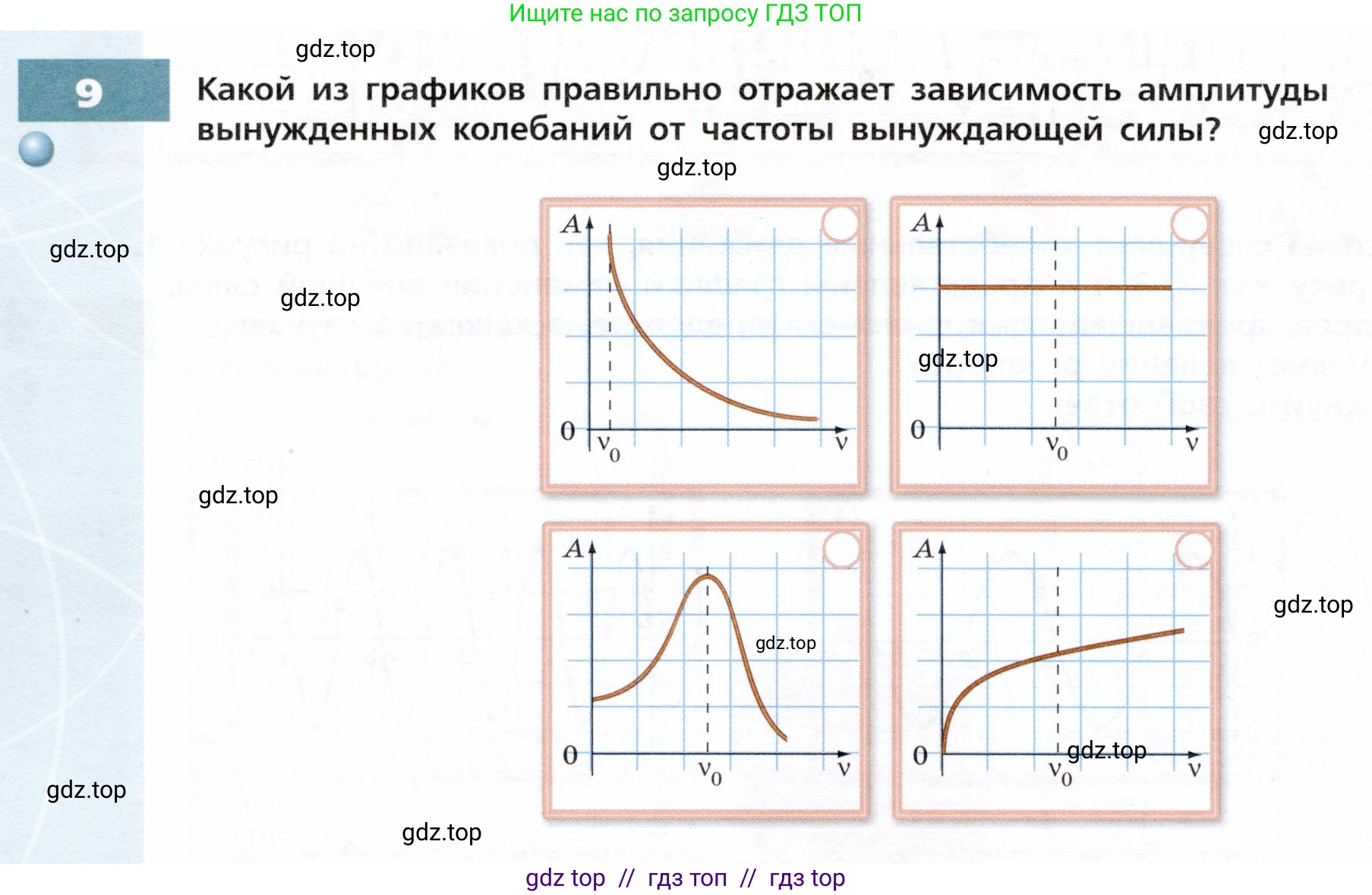

9. Какой из графиков правильно отражает зависимость амплитуды вынужденных колебаний от частоты вынуждающей силы?

Решение.

Решение

Вопрос касается зависимости амплитуды вынужденных колебаний от частоты внешней (вынуждающей) силы. Эта зависимость описывает явление резонанса.

Вынужденными колебаниями называют колебания, происходящие в системе под действием внешней периодической силы. Амплитуда установившихся вынужденных колебаний ($\text{A}$) зависит от частоты ($\nu$) этой силы.

Явление резонанса заключается в резком увеличении амплитуды вынужденных колебаний, когда частота вынуждающей силы ($\nu$) приближается к собственной частоте колебательной системы ($\nu_0$). График этой зависимости называется резонансной кривой.

Рассмотрим представленные графики:

1. Верхний левый график показывает, что амплитуда монотонно убывает с увеличением частоты. Это неверно.

2. Верхний правый график показывает, что амплитуда постоянна и не зависит от частоты. Это неверно.

3. Нижний левый график показывает, что при малых частотах амплитуда невелика. С увеличением частоты амплитуда растет и достигает максимального значения (пика) при частоте $\nu = \nu_0$. При дальнейшем увеличении частоты ($\nu > \nu_0$) амплитуда снова уменьшается. Такое поведение в точности соответствует явлению резонанса.

4. Нижний правый график показывает, что амплитуда монотонно возрастает с увеличением частоты. Это неверно.

Следовательно, правильный график, отражающий резонансную кривую, — это график в левом нижнем углу.

Ответ: Правильно отражает зависимость амплитуды вынужденных колебаний от частоты вынуждающей силы график, расположенный в левом нижнем углу.
