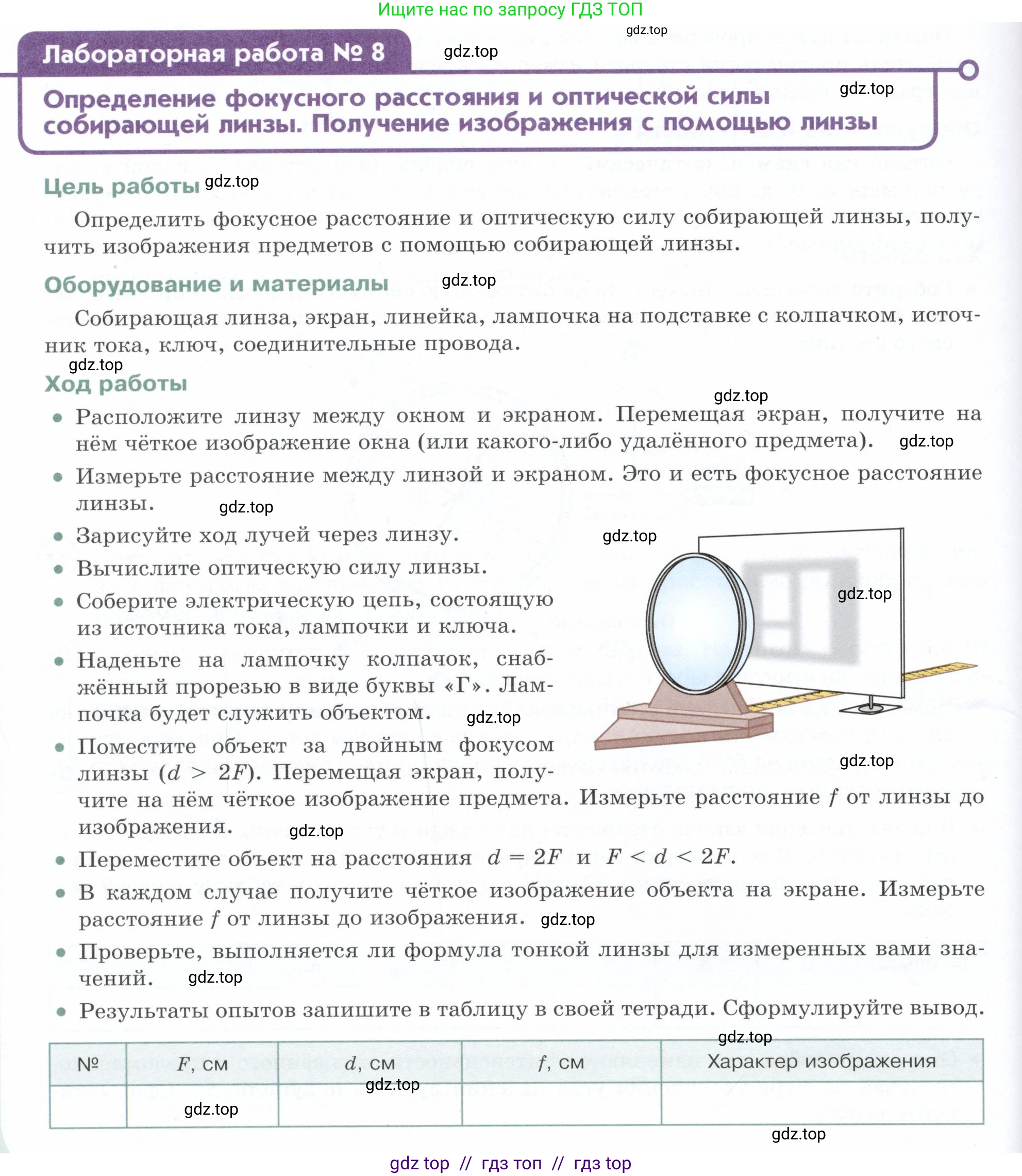

Лабораторная работа № 8

Определение фокусного расстояния и оптической силы собирающей линзы. Получение изображения с помощью линзы

Цель работы

Определить фокусное расстояние и оптическую силу собирающей линзы, получить изображения предметов с помощью собирающей линзы.

Оборудование и материалы

Собирающая линза, экран, линейка, лампочка на подставке с колпачком, источник тока, ключ, соединительные провода.

Ход работы

• Расположите линзу между окном и экраном. Перемещая экран, получите на нём чёткое изображение окна (или какого-либо удалённого предмета).

• Измерьте расстояние между линзой и экраном. Это и есть фокусное расстояние линзы.

• Зарисуйте ход лучей через линзу.

• Вычислите оптическую силу линзы.

• Соберите электрическую цепь, состоящую из источника тока, лампочки и ключа.

• Наденьте на лампочку колпачок, снабжённый прорезью в виде буквы «Г». Лампочка будет служить объектом.

• Поместите объект за двойным фокусом линзы ($d > 2F$). Перемещая экран, получите на нём чёткое изображение предмета. Измерьте расстояние $\text{f}$ от линзы до изображения.

• Переместите объект на расстояния $d = 2F$ и $F < d < 2F$.

• В каждом случае получите чёткое изображение объекта на экране. Измерьте расстояние $\text{f}$ от линзы до изображения.

• Проверьте, выполняется ли формула тонкой линзы для измеренных вами значений.

• Результаты опытов запишите в таблицу в своей тетради. Сформулируйте вывод.

№	$\text{F}$, см	$\text{d}$, см	$\text{f}$, см	Характер изображения

Решение.

Цель работы

Определить фокусное расстояние и оптическую силу собирающей линзы, получить изображения предметов с помощью собирающей линзы.

Оборудование и материалы

Собирающая линза, экран, линейка, лампочка на подставке с колпачком, источник тока, ключ, соединительные провода.

Ход работы и результаты измерений

1. Определение фокусного расстояния линзы

Для определения фокусного расстояния линзы используется удаленный предмет, например, вид из окна. Лучи от удаленного предмета идут практически параллельным пучком. Собирающая линза фокусирует параллельные лучи в своей фокальной плоскости. Таким образом, расположив линзу между окном и экраном и перемещая экран, можно получить на нем четкое, перевернутое и уменьшенное изображение окна. Расстояние от центра линзы до экрана в этом случае равно фокусному расстоянию линзы.

В ходе эксперимента было измерено фокусное расстояние:

$F = 15$ см.

2. Зарисовка хода лучей через линзу

Ход лучей от удаленного источника света через собирающую линзу можно изобразить следующим образом: пучок параллельных лучей, падающих на линзу параллельно её главной оптической оси, после преломления в линзе собирается в одной точке, которая называется главным фокусом линзы ($\text{F}$). Изображение удаленного предмета формируется в фокальной плоскости.

3. Вычисление оптической силы линзы

Оптическая сила линзы ($\text{D}$) — это величина, обратная её фокусному расстоянию ($\text{F}$), выраженному в метрах.

Дано

$F = 15$ см

Перевод в систему СИ:

$F = 0.15$ м

Найти:

$\text{D}$

Решение

Оптическая сила вычисляется по формуле:

$D = \frac{1}{F}$

Подставим значение фокусного расстояния в метрах:

$D = \frac{1}{0.15 \text{ м}} \approx 6.67$ дптр

Ответ: оптическая сила линзы составляет примерно $6.67$ дптр.

4. Получение изображений предмета при различных расстояниях от линзы и проверка формулы тонкой линзы

В качестве предмета используется лампочка с колпачком, на котором сделана прорезь. Разместим предмет на различных расстояниях ($\text{d}$) от линзы и будем находить расстояние от линзы до его четкого изображения ($\text{f}$). Для расчетов используем измеренное фокусное расстояние $F = 15$ см, следовательно, двойное фокусное расстояние $2F = 30$ см.

Опыт №1. Предмет находится за двойным фокусом ($d > 2F$)

Дано

$F = 15$ см, $d = 40$ см

Найти:

$\text{f}$

Решение

Воспользуемся формулой тонкой линзы: $\frac{1}{F} = \frac{1}{d} + \frac{1}{f}$.

Выразим из формулы $\frac{1}{f}$:

$\frac{1}{f} = \frac{1}{F} - \frac{1}{d} = \frac{d - F}{F \cdot d}$

$f = \frac{F \cdot d}{d - F}$

Подставим значения:

$f = \frac{15 \cdot 40}{40 - 15} = \frac{600}{25} = 24$ см

Проверка: $\frac{1}{15} = \frac{1}{40} + \frac{1}{24} \implies \frac{1}{15} = \frac{3+5}{120} = \frac{8}{120} = \frac{1}{15}$. Формула выполняется.

Характер изображения: действительное (получено на экране), перевернутое, уменьшенное (так как $f < d$).

Ответ: расстояние от линзы до изображения $f = 24$ см. Изображение действительное, перевернутое, уменьшенное.

Опыт №2. Предмет находится в двойном фокусе ($d = 2F$)

Дано

$F = 15$ см, $d = 30$ см

Найти:

$\text{f}$

Решение

Используем ту же формулу:

$f = \frac{F \cdot d}{d - F} = \frac{15 \cdot 30}{30 - 15} = \frac{450}{15} = 30$ см

Проверка: $\frac{1}{15} = \frac{1}{30} + \frac{1}{30} \implies \frac{1}{15} = \frac{2}{30} = \frac{1}{15}$. Формула выполняется.

Характер изображения: действительное, перевернутое, равное по размеру предмету (так как $f = d$).

Ответ: расстояние от линзы до изображения $f = 30$ см. Изображение действительное, перевернутое, в натуральную величину.

Опыт №3. Предмет находится между фокусом и двойным фокусом ($F < d < 2F$)

Дано

$F = 15$ см, $d = 20$ см

Найти:

$\text{f}$

Решение

Используем ту же формулу:

$f = \frac{F \cdot d}{d - F} = \frac{15 \cdot 20}{20 - 15} = \frac{300}{5} = 60$ см

Проверка: $\frac{1}{15} = \frac{1}{20} + \frac{1}{60} \implies \frac{1}{15} = \frac{3+1}{60} = \frac{4}{60} = \frac{1}{15}$. Формула выполняется.

Характер изображения: действительное, перевернутое, увеличенное (так как $f > d$).

Ответ: расстояние от линзы до изображения $f = 60$ см. Изображение действительное, перевернутое, увеличенное.

5. Результаты опытов

Занесем полученные данные в таблицу.

№	F, см	d, см	f, см	Характер изображения
1	15	40	24	Действительное, перевернутое, уменьшенное
2	15	30	30	Действительное, перевернутое, в натуральную величину
3	15	20	60	Действительное, перевернутое, увеличенное

Вывод

В ходе лабораторной работы было определено фокусное расстояние собирающей линзы, которое составило $F = 15$ см, и рассчитана ее оптическая сила $D \approx 6.67$ дптр. Были экспериментально получены и проанализированы изображения предмета, расположенного на различных расстояниях от линзы. Установлено, что характер изображения, даваемого собирающей линзой, зависит от положения предмета относительно линзы:

• Если предмет находится за двойным фокусным расстоянием ($d > 2F$), изображение получается действительным, перевернутым и уменьшенным.
• Если предмет находится в двойном фокусном расстоянии ($d = 2F$), изображение получается действительным, перевернутым и равным по размеру предмету.
• Если предмет находится между фокусным и двойным фокусным расстоянием ($F < d < 2F$), изображение получается действительным, перевернутым и увеличенным.

Расчеты, выполненные на основе экспериментальных данных, подтвердили справедливость формулы тонкой линзы для всех рассмотренных случаев.
