Номер 216, страница 105, часть 2 - гдз по физике 9 класс учебник Генденштейн, Булатова

Часть 2. Материалы для повторения при подготовке к экзамену. 6. Электромагнитные явления - номер 216, страница 105.

Условие.

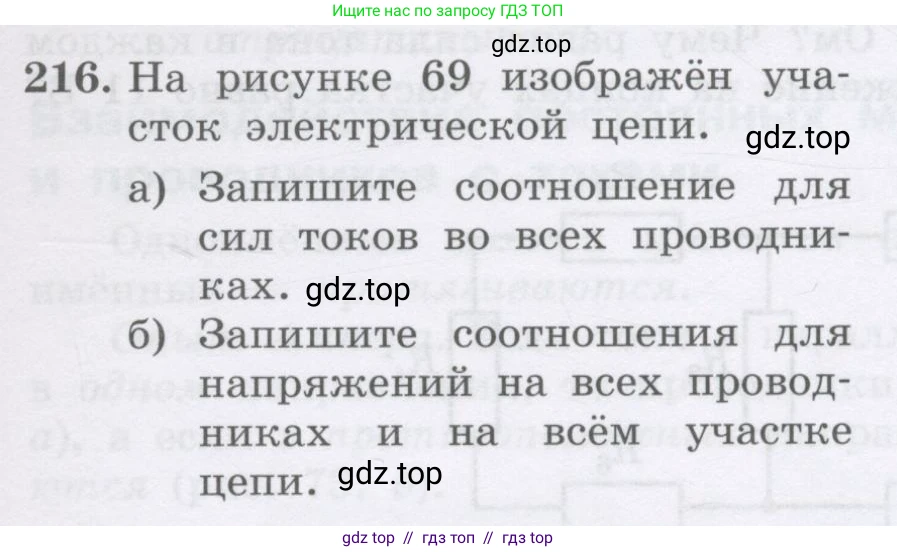

216. На рисунке 69 изображён участок электрической цепи.

а) Запишите соотношение для сил токов во всех проводниках.

б) Запишите соотношения для напряжений на всех проводниках и на всём участке цепи.

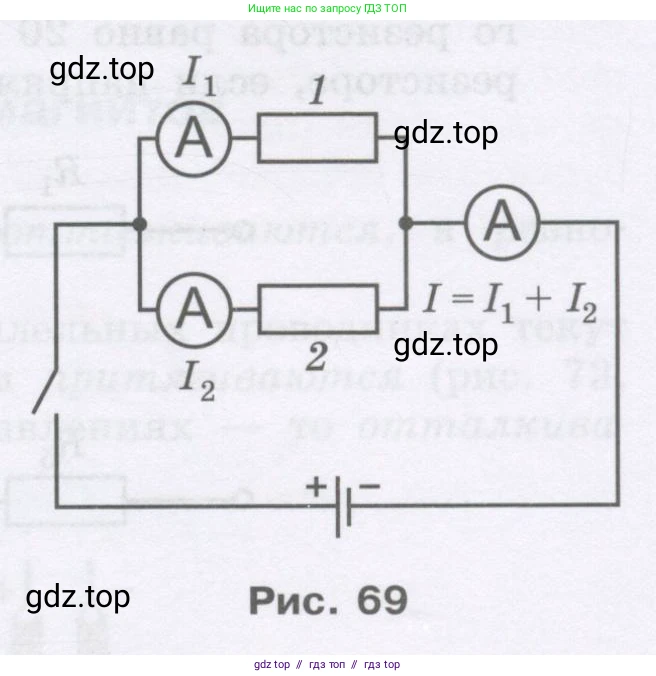

Рис. 69

Решение.

Решение

На рисунке 69 изображен участок электрической цепи, на котором два проводника (резистора), обозначенные как 1 и 2, соединены параллельно. Для анализа этого участка цепи применяются законы параллельного соединения.

а)

При параллельном соединении проводников электрический ток, подходя к узлу (точке разветвления), делится между ветвями. Согласно первому правилу Кирхгофа (правилу узлов), сумма токов, втекающих в узел, равна сумме токов, вытекающих из него. В данной схеме общий ток $\text{I}$ в неразветвленной части цепи равен сумме токов $I_1$ и $I_2$, протекающих через каждую из параллельных ветвей. Это соотношение также указано на самой схеме.

Ответ: $I = I_1 + I_2$

б)

Характерной чертой параллельного соединения является то, что напряжение на концах всех параллельно соединенных проводников одинаково. Это происходит потому, что все проводники подключены к одним и тем же двум точкам цепи. Если обозначить напряжение на первом проводнике как $U_1$, на втором проводнике – как $U_2$, а общее напряжение на всем рассматриваемом участке цепи – как $\text{U}$, то для данной схемы будет справедливо следующее равенство.

Ответ: $U = U_1 = U_2$
